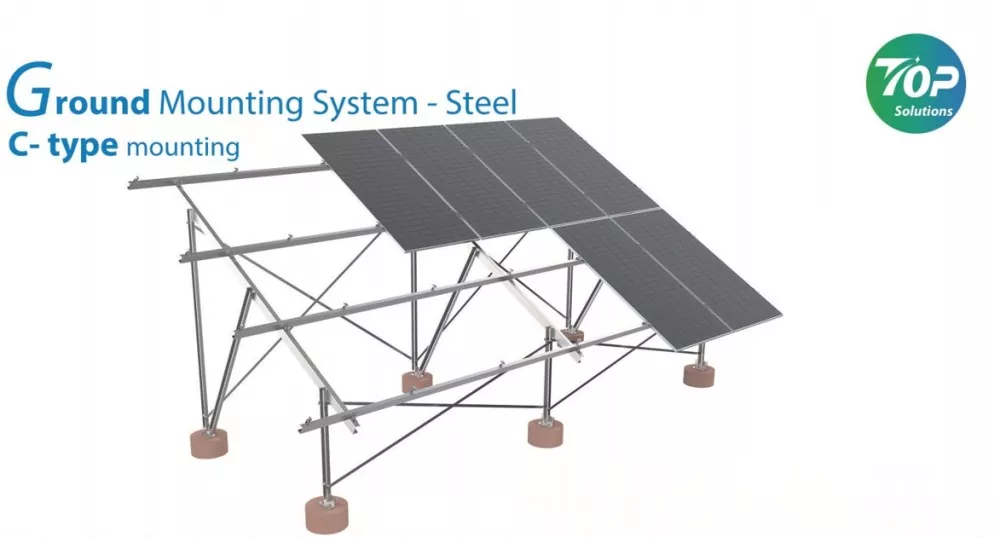

Zonnepaneel grondmontagerek

Om een ​​zeer sterk en lichtgewicht zonne-montagerek voor uw grondsysteem te verkrijgen, kunt u contact opnemen met Topfencesolar en ons uw leverancier laten zijn van dit C-vormige grondmontagerek voor zonnepanelen.

Dit hoogwaardige grondmontagesysteem vermindert het gewicht van het gehele ondersteuningssysteem inclusief zonnepanelen en zorgt tegelijkertijd voor voldoende draagvermogen. De lichtere beugels zijn erg handig om te dragen tijdens transport en installatie. Het andere goede voordeel is dat het de belastingseisen van de fundering vermindert.

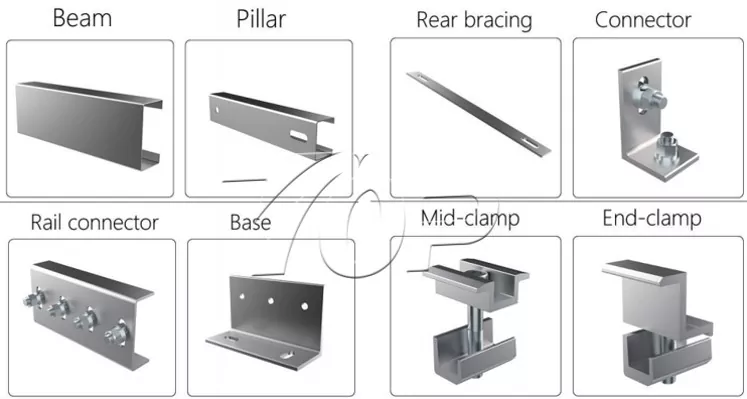

Componenten:

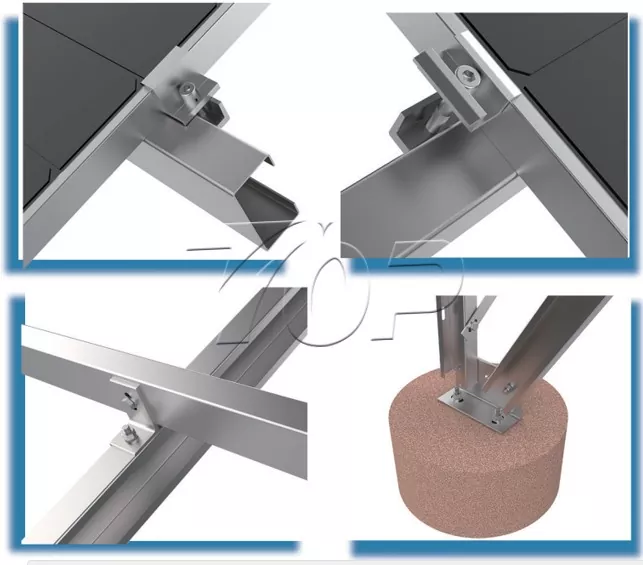

Details structuurverbindingsdeel

Installatiestappen:

1 Voorbereiden voor installatie

Controle van de locatie: Controleer de vlakheid van de grond en het type grond (ankerschroeven of betonnen funderingen worden aanbevolen).

2 Installatieprocedure

Funderingsbevestiging:

Bij gebruik van betonnen funderingen: betonpijlers storten met een diepte van minimaal 80 cm en de steunbasisbouten plaatsen.

Bij gebruik van ankerschroeven (aanbevolen): Schroef de schroeven in de grond tot de ontwerpdiepte (meestal 1,2-2 m).

Ondersteuning montage:

Bevestig de C-vormige stalen kolom verticaal op de fundering en zet deze vast met bouten.

Installeer dwarse steunbalken en diagonale schoren om ervoor te zorgen dat de op de grond gemonteerde rackstructuur van het zonnepaneel waterpas staat (kalibreer met behulp van een waterpas).

Zonnepanelen plaatsen:

De zonne-grondpanelen worden op de balk geplaatst en vastgezet met een klemarmatuur van een aluminiumlegering om een ​​uniforme afstand te garanderen (aanbevolen afstand ≥10 cm voor warmteafvoer).

Voordelen:

Materiaal met hoge sterkte: thermisch verzinkt staal (HDG) of geanodiseerd aluminium biedt uitstekende corrosieweerstand en structurele sterkte met een levensduur van meer dan 25 jaar.

Modulair ontwerp: het grondmontagerek voor zonnepanelen ondersteunt snelle montage en aanpassing, compatibel met verschillende afmetingen van zonnepanelen.

Windweerstand: Door het geoptimaliseerde structurele ontwerp van het op de grond gemonteerde zonnerek en de bevestiging van de fundering, is het bestand tegen windsnelheden boven 60 m/s, geschikt voor gebieden met hoge winddruk.

Flexibele installatiehoek: Ondersteun een vaste kantelhoek (15°-60°) of seizoensgebonden hoekaanpassing om de efficiëntie van de energieopwekking te maximaliseren.

Weinig onderhoud: geen betonnen fundering nodig, vermindering van bouwvervuiling, lage onderhoudskosten.
