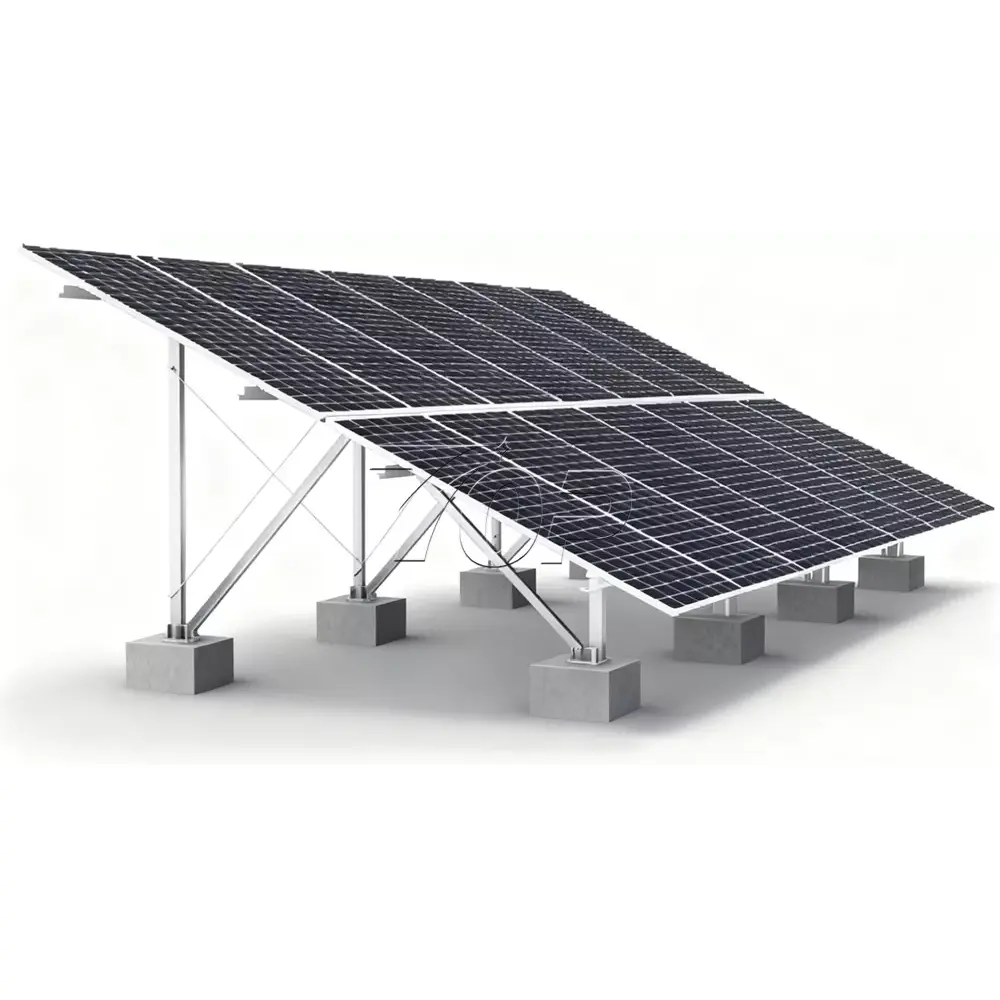

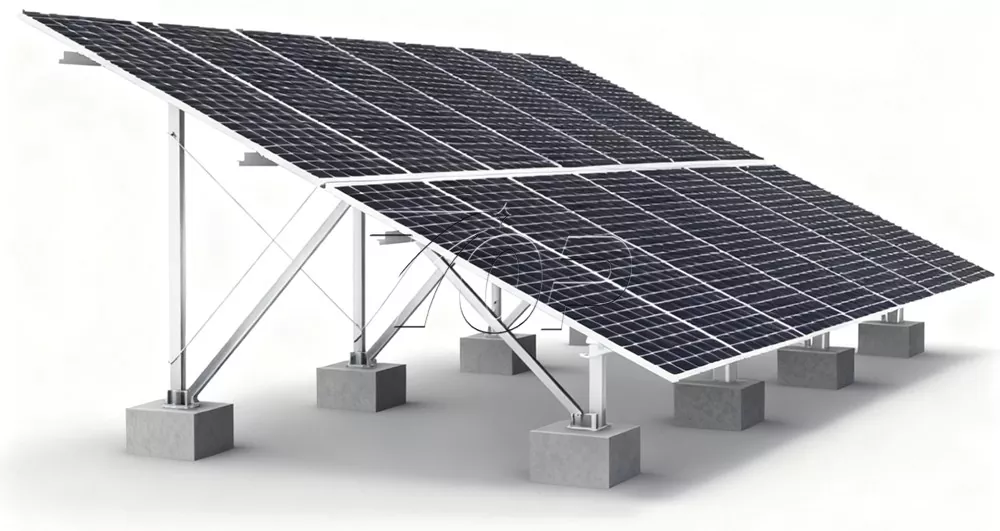

Ground Solar Mounting Racking System

Als de professionele Chinese fabrikant en leverancier is het Ground Solar Mounting Racking System van het merk Topfencesolar speciaal ontworpen door het berekenen van volwassen wind-/sneeuwfactorbelasting. Verschil met aluminium of thermisch verzinkt staal, we gebruiken de nieuwste Zn-Al-Mg gegalvaniseerde aluminium magnesium coatingtechnologie.

Principe Achtergrond van ZAM-materiaal:

Zink Aluminium Magnesium structureel bezit uitstekende anticorrosieprestaties.

(Meer maten bieden opties)

Het anticorrosieprincipe berust voornamelijk op het synergetische effect van legeringselementen: zink, als het primaire opofferingsanode-element, corrodeert bij voorkeur boven ijzer, waardoor de draagbasis wordt beschermd; aluminium kan een dichte oxidefilm op het oppervlak vormen, waardoor de invasie van corrosieve media verder wordt belemmerd; magnesium kan de korrelstructuur verfijnen, waardoor de corrosieweerstand en mechanische eigenschappen van de legering worden verbeterd. Deze combinatie van meerdere legeringen zorgt ervoor dat zink-aluminium-magnesiumsteunen een veel langere anti-corrosielevensduur hebben dan traditionele anti-corrosiesteunen, zoals gewone gegalvaniseerde steunen in complexe en ruwe omgevingen. Het zorgt effectief voor een stabiele werking op lange termijn van zonnepanelen en andere systemen, en vermindert de onderhoudskosten en veiligheidsrisico's veroorzaakt door corrosie.

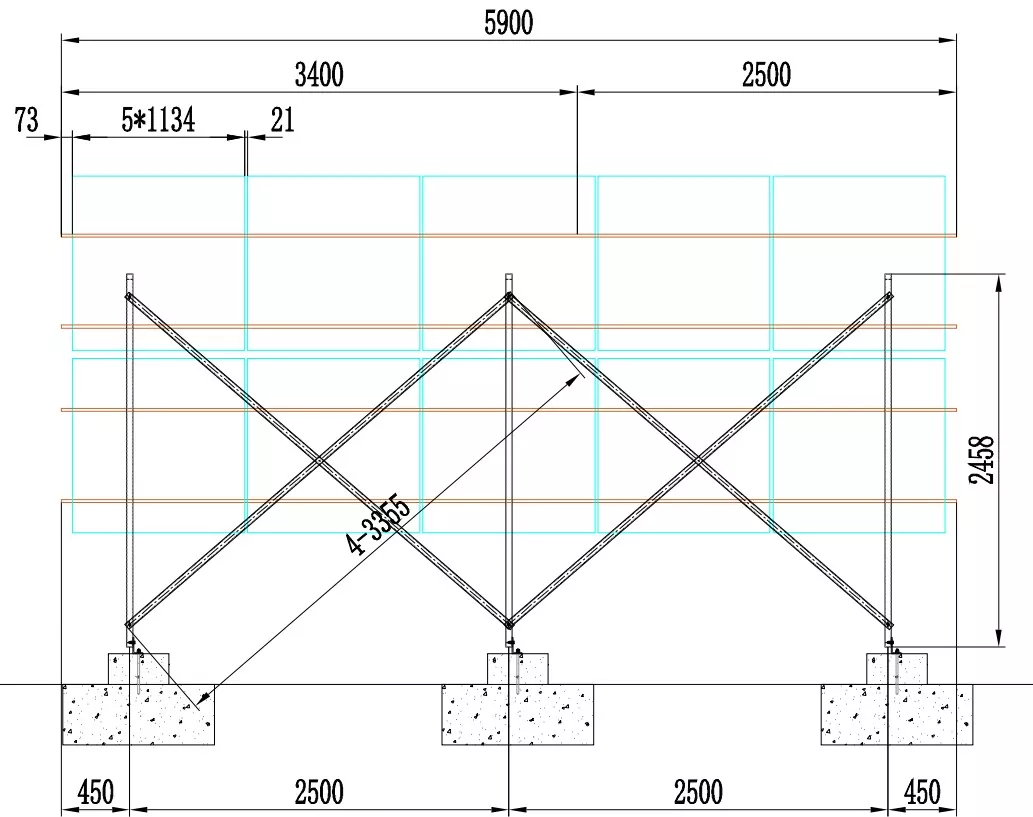

Gegevens van structuur:

Structuurnaam: Ground Steel Solar Mounting System

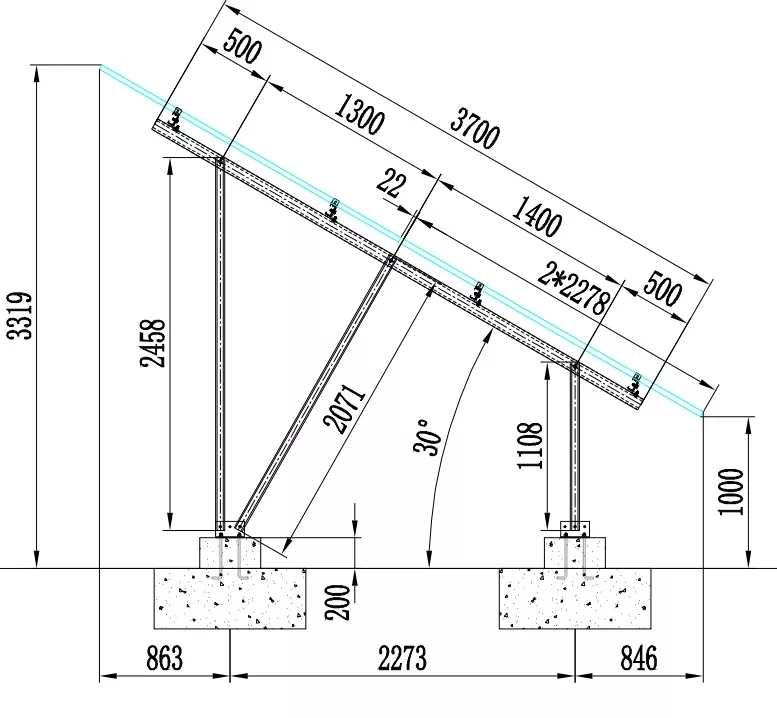

Minimale hoogte tussen onderkant zonnepaneel en vloer: 1000 mm.

Maximale hoogte is 3319 mm

Kantelhoek: 30°

Fundering: Beton

Rij zonnepanelen: 2 panelen

Installatierichting: verticaal (portret kan ook worden aangepast)

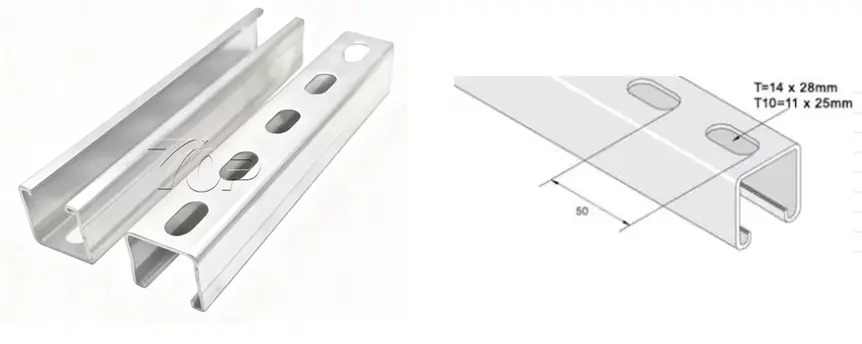

Rugrib: U-vorm ZAM-staal met gaten

Materiaal: ZAM

Bevestigingsmiddel: SUS304 schroef/moeren/bouten

De structuurstuklijst van Topfencesolar

De maat van de U-vorm kan worden aangepast voor verschillende maten.

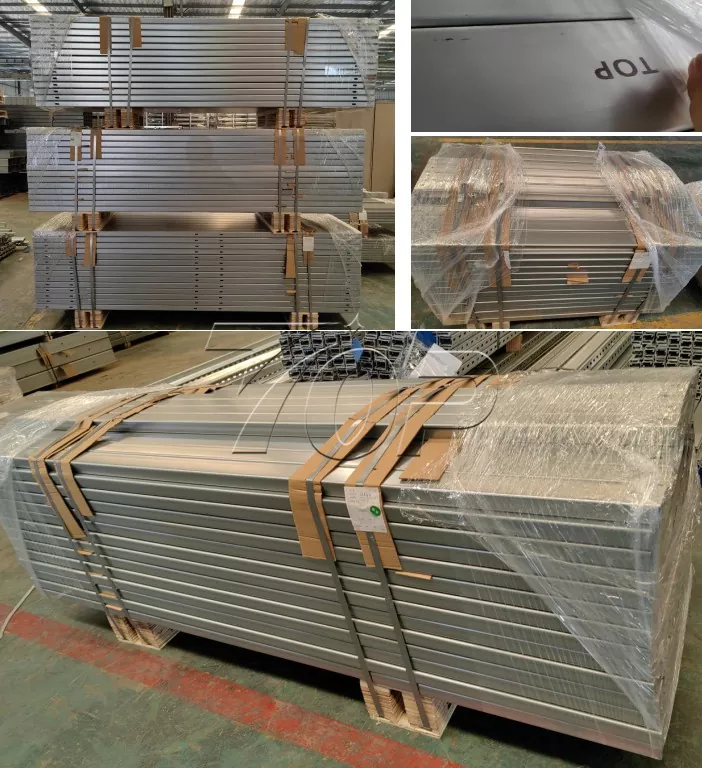

Afgewerkte productiefoto's.

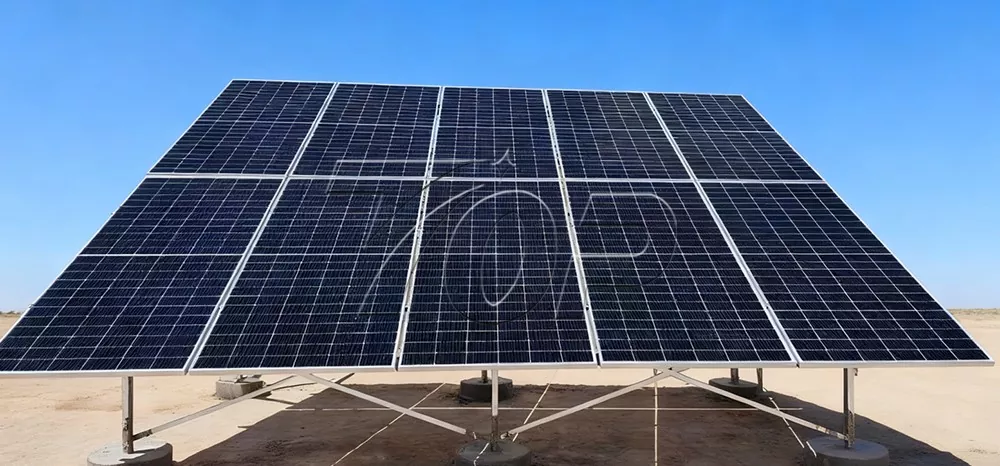

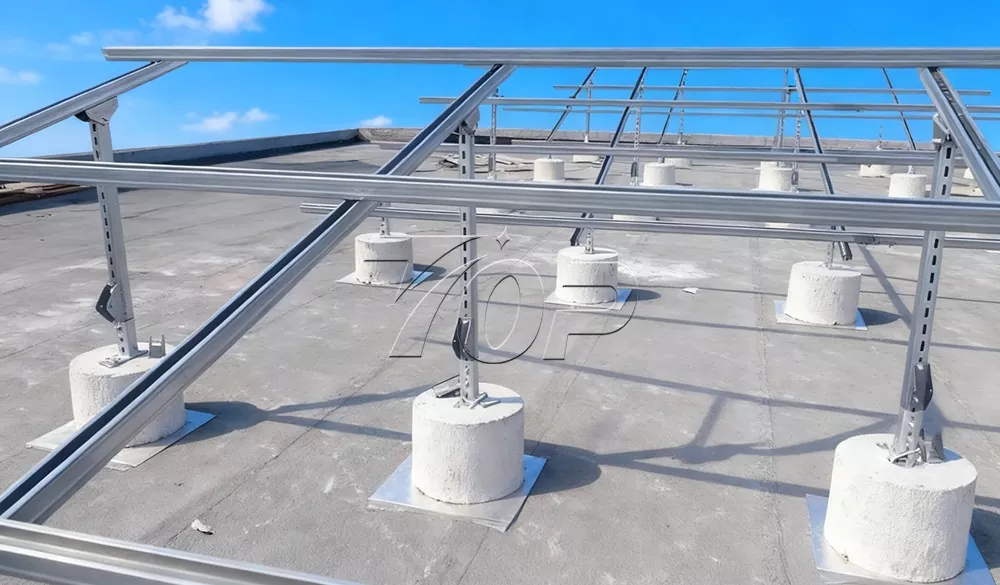

Echte toepassingsgevallen
