Fabrikant en leverancier van montagerails voor zonnepanelen

Xiamen Topfencesolar-merkMontagerails voor zonnepanelengebruikt voor zonne-energiesystemen op het dak is aluminiummateriaal van hoog niveau, geoptimaliseerd voor montage van zonnepanelen.

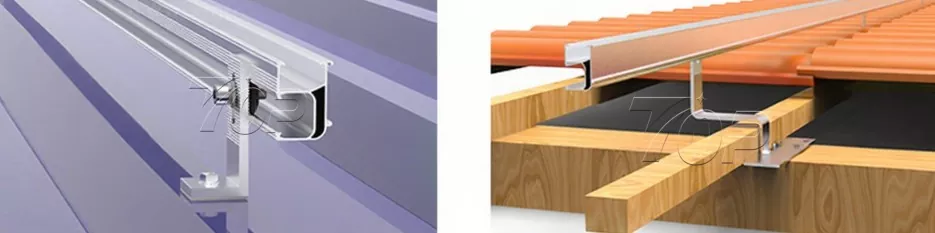

Daktype zonnerails:

Aluminium 6005-T5/T6 kenmerkt zich door hoge sterkte, uitstekende corrosieweerstand en extreem licht gewicht, het meest geschikte materiaal voor daksysteemstellingen

TF-RL serie B46 rail | Lengte 4000 mm, 4200 mm, 4500 mm, 4800 mm enz.

Normaal formaat: 27,3 * 48,3 * 4500 mm

Oppervlaktebehandeling: ≥10μm

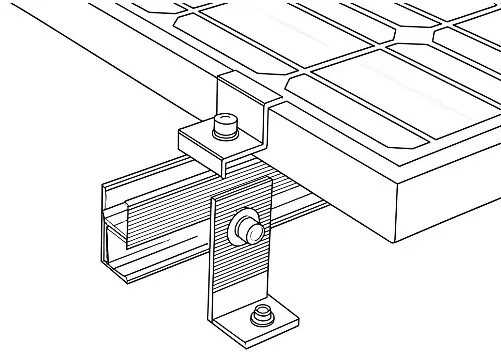

De railsmontagesets

Structuurontwerpdetails: Neem bijvoorbeeld TF-RL-B46, een van de meest populaire modellen.

Structuur afmetingen:

Structuursectie Geometrieparameters
(1) Spoor:	B46		Materiaal:		AL6005-T6
σs= 250	N/mm2		E = 70000		N/mm2
Sectie Geometrieparameters
EEN(mm2)		197.0		Ip(mm4)		64335.0
Ix(mm4)		43678.0		Ij(mm4)		20657.0
Zxup(mm3)		1804.0		Zylinks(mm3)		1703.0
Zydown(mm3)		2004.0		Zyright(mm3)		1306.0

Gewicht / meter = dichtheid ρ(kg/m³) × doorsnede A(m2) × g(N/kg)

=2710 x 0,00019696 x 9,8

=5,23 N/m

Chemische samenstellingsanalyse van B46 aluminium rail:

(Testmethode: GB/T3190-2008,OES)

Chemische elementen van AL6005-T6
Element	De verordening van 6005	Antai aluminiumproducten (AT6006 -T6)	Conclusie
Si	0,6-0,9	0.62	Doorgang
Fe	≤0,35	0.13	Doorgang
Cu	≤0,10	<0,001	Doorgang
Mn	≤0,10	0.003	Doorgang
mgr	0,40-0,60	0.56	Doorgang
Cr	≤0,35	0.001	Doorgang
Zn	≤0,10	0.01	Doorgang
Ti	≤0,10	0.014	Doorgang
Al	marge	marge	Doorgang

Trekproef:

Testmethode: JIS Z 2241-2011

Mechanische eigenschappen van AL6005-T6

Proefartikel	Specimentype	Treksterkte (Rm) (Mpa)	Bewijssterkte (R0.2) (Mpa)	Verlenging na breuk (A50mm)(%)
Resultaat	Nr.13B	295	263	10

De accessoires voor de montagekit voor de railstructuur:


Twee draden van bouten	Dakhaken	L-voetset	Middenklem 1

Eindklem 1	Middenklem 2	Eindklem 2	Geleidend vel

Meer railtoepassingen

View as

Aluminium montagerailbeugels voor zonnepanelen

Aluminium montagerailbeugels voor zonnepanelen gemaakt door Xiamen Topfencesolar uit China met dakhaken gemonteerd op de balk om B45-rails te ondersteunen. Railconnectoren verbinden stukken rails in één lange rails rij voor rij om de zonnepanelen in liggende of verticale richting op te stellen. De hoge betrouwbaarheidsprestaties worden van harte verwelkomd door de Europese, Aziatische en Amerikaanse markten.
Merknaam:Topfencezonne-energie
Productmateriaal:Aluminium
Productfunctie:Rails voor montage van zonnepanelen
Levensduur:≥25 jaar

Bekijk meer >> Stuur onderzoek >>

Dakmontagerail voor zonne-racks

Als vertrouwde leverancier voor montageconstructies op zonne-energie is Xiamen Topfencesolar Co., Ltd toegewijd aan het ontwerpen en produceren van hoogwaardige montagerails voor zonne-rackdaken om aan verschillende markteisen te voldoen, van residentiële daken tot commerciële PV-installaties. Wij ontwerpen producten die zowel technische prestaties als kostenefficiëntie leveren.

Merknaam:Topfencezonne-energie

Productmateriaal:AL6005-T5/AL6063-T6

Productfunctie:Montage op het dak

Levensduur:Meer dan 20 jaar

Bekijk meer >> Stuur onderzoek >>

Rails voor zonnepanelen

Zonnepaneelrails bieden de stabiele ondersteuning voor het montagesysteem voor zonnedaken en kunnen bij verschillende gelegenheden worden aangepast. Xiamen Topfencesolar is een professionele fabrikant die wij op maat gemaakte service voor zonnepaneelrails aanbieden om klanten te helpen met hun zonne-energieprojecten. De monsters zijn beschikbaar voor verschillende maten en hoeveelheden.
Merknaam:Topfencezonne-energie
Productmateriaal:Aluminium Al6005-T5 / T6
Productfunctie:Zonne-montage op metalen dak
Levensduur:20 jaar

Bekijk meer >> Stuur onderzoek >>

Minirail voor montage van zonnepanelen op metalen dak

Als professionele fabrikant en leverancier in China kan de minirail voor montage van metalen dakzonnepanelen, het duurzame en lichtgewicht kenmerk geproduceerd door Xiamen Topfencesolar, 20-30% lagere kosten voor de montage van uw zonnepanelen verlagen. De anodisatie van het aluminiumoppervlak verwerkt ≥ 10 μm, vergt grote inspanningen op het gebied van UV-bestendigheid en corrosiebestendigheid, door meer dan 25 jaar onderhoud. Deze railloze oplossing wordt goed verwelkomd en gebruikt in zonnestelsels op residentieel, commercieel en industrieel gebied.
Merknaam:Topfencezonne-energie
Productmateriaal:Al6005-T5
Productfunctie:Voor het laden van zonnepanelen op dak of grond
Levensduur:≥25 jaar

Bekijk meer >> Stuur onderzoek >>

Dakdragermontage voor zonnepanelen

Topfencesolar leidt de productie van dakdragers voor zonnepanelen, fabriek gevestigd in China. De rail is de belangrijkste installatiebeugel van een fotovoltaïsch systeem. Met railsmontage kan het zonnepanelen veilig op verschillende daken bevestigen. Zoals betonnen, metalen en pannendaken. De lichtgewicht rails zijn gemaakt van een aluminiumlegering, presteren uitstekend tegen corrosie en zijn bovendien eenvoudig te installeren.

Bekijk meer >> Stuur onderzoek >>

Aluminium montagerails voor zonnepanelen

Aluminium montagerails voor zonnepanelen zijn een van de belangrijkste onderdelen van een volledige montagestructuur voor zonne-energie. Ze zijn gemaakt van aluminium 6005-T5-materialen met een geanodiseerde oppervlaktebehandeling, die meer dan 25 jaar duurzaam zijn.
Merknaam:Topfencezonne-energie
Productmateriaal:Aluminium 6005-T5, 6063-T6
Productfunctie:Montagesteun voor zonne-energie
Levensduur:≥ 20 jaar

Bekijk meer >> Stuur onderzoek >>

Als betrouwbare Montagerails voor zonnepanelen fabrikant en leverancier in China hebben we onze fabriek. Neem contact met ons op voor de prijslijst van op maat gemaakte producten.
