Hoogwaardige en duurzame leverancier van zonnepaneeldakmontages

Topfencesolar is toonaangevend op het gebied van R&D en ontwerp van dakmontagesystemen voor zonnepanelen. Wij bieden professioneel one-stop-zonne-energieoplossingen. Onze systemen zijn inclusiefMontage van zonnepanelen op plat dak, Montagesysteem voor metalen daken, montagesysteem voor zonne-energie op de grond, zonnestelsel voor carport, BIPV-zonnedaksysteem en agrivoltaïsch zonnestelsel.

Door een zonne-energiecentrale direct op het dak van bestaande gebouwen te bouwen, is het niet nodig om extra grond in beslag te nemen. Het is tegenwoordig een populaire oplossing voor stedelijke energietransformatie. Het dakzonnestelsel combineert zonnestructuren goed en het dak is een complete en geïntegreerde constructie.

Op welke daken kunnen zonnepanelen worden geplaatst?

Dakcategorie:

Tegeldak	Metalen dak	Asfalt dak	Betonnen dak

Metalen daken zoals dak met staande naad, golfplaten enz.

Schuin pannendak met houten balk

Schuin of plat asfaltdak

Cementerend betonnen dak

Meer categorieën…

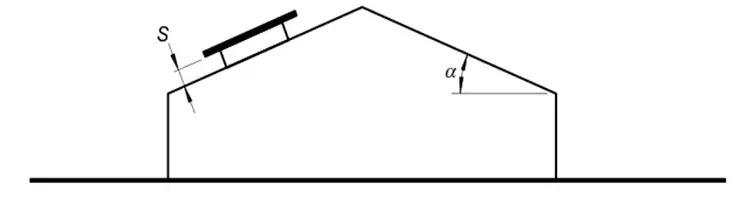

1. Meet voor een metalen dak de dakmaat. het systeem is ontworpen op basis van de gegevens van uw bestaande dakafmetingen, zoals hieronder.

2. Het ingenieursteam van Topfencesolar zal dienovereenkomstig de beste oplossing voor de daken matchen.

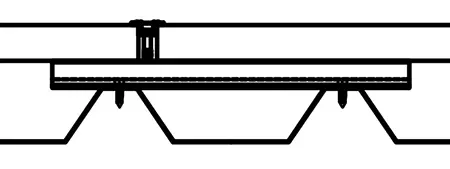

A. Het metalen dak kiest voor dakklemmen met H-rails geoptimaliseerd systeem, eenvoudige en snelle installatie.

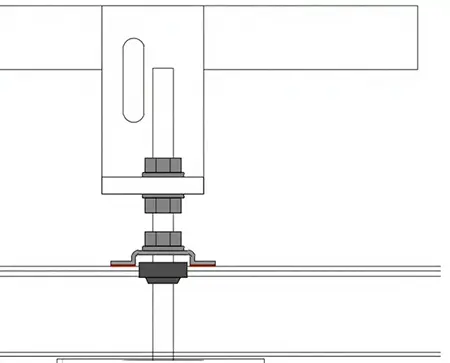

B. L-voeten met boutensysteem voor het golfplaten dak.

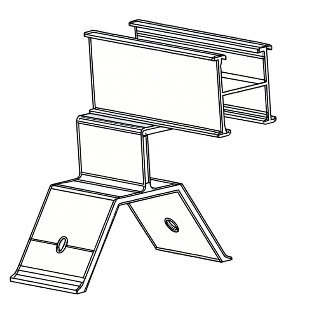

C. Het Mini Rail-systeem optimaliseerde de structuur om het laadgewicht zo klein mogelijk te maken.

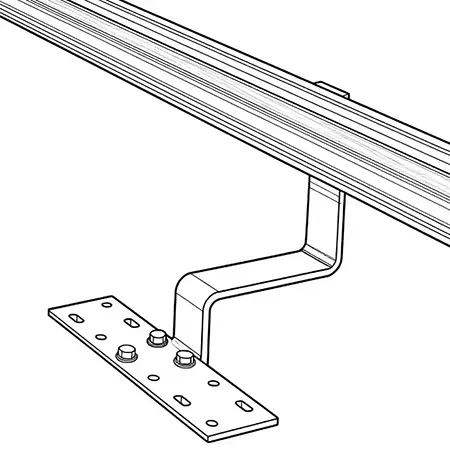

D. Pannendaken, we kunnen kiezen voor dakhaken/tweekopsbouten + railsysteem.

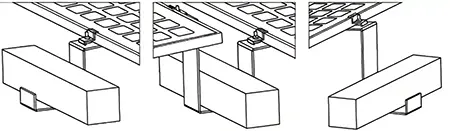

e. Op plat dak werd meestal het ballastsysteem of het statiefontwerp toegepast.

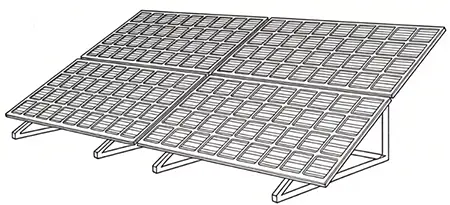

F. De statiefstructuur kan verschillende hoeken en hoge maatwerkmogelijkheden bieden voor een betere opwekking van zonne-energie op platte of schuine daken.

Meer oplossingen alstublieftneem contact met ons op, wij geven oplossingen met betrekking tot uw dak.

Ontwerpfactoren voor dakmontageconstructie:

Ontwerpbelasting

Artikelen	Parameter (onder infovoorbeeld)
Afmeting van het paneel	2278113430
Gewicht van het paneel	30 kg
Oriëntatie van het paneel	Verticaal of liggend
Aantal paneel/per set	1 × 2 = 2 stuks
Kantelhoek	11°
Regionale windsnelheid	72 m/s (3s windvlaagsnelheid)
Sneeuwbelastingen op de grond	0 Kpa
Terreincategorie	3
Maximale hoogte	10 m
Installatieplaats	Op het dak
Regio's	C
Ontwerpstandaard	AS/NZS 1170 (voorbeeld)

Als α= 11 °
Wanneer,	θ = °,positief	= 0,600
Wanneer,	θ = 0 °,negatief	= -1.400

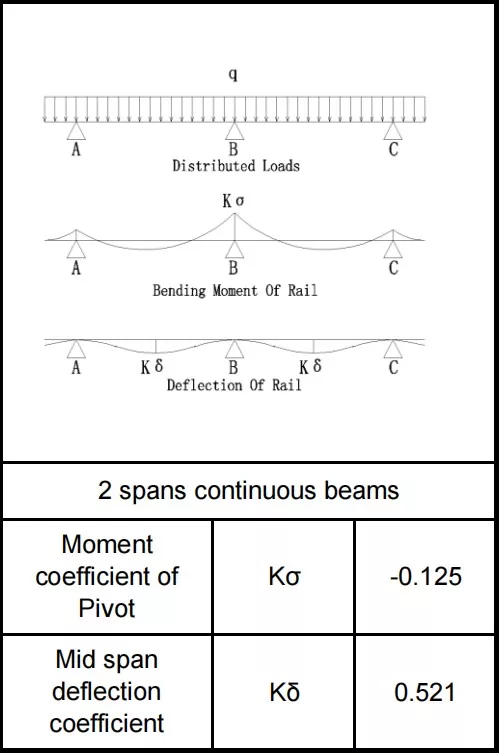

Spanningsberekening van structuur

Schetskaart enkele raillastbreedte

Overspanning L=1.050m

Cantilever Ls=0,200 m

Aantal overspanningen n=2

Kantelhoek θ=11°

Rails belaste breedte B=0,759m

Combinaties laden

Laadcombinaties van spoor
		X Asix -Qx(N/m)	Y Asix-Qy(N/m)
Laden	Vaste belasting-G	17.49	89.97
	Neerwaartse windbelasting-W1	0	718.39
	Windbelasting-W2	0	-1676,24
	Sneeuwbelasting-S	0.00	0.00
Combinaties laden	1,35G	23.61	121.46
	1,2G+0,6S	20.99	107.96
	1,2G+W1	20.99	826.35
	0,9G+W2	15.74	-1595,27

Een veilig ontwerp van de zonnepaneelstructuur op het dak moet worden uitgevoerd onder veilige telsituaties om de gebruiksstructuur op de lange termijn te ondersteunen.

De levensduur van onze structuur is ≥ 25 jaar

Garantie bedraagt 10 jaar.

View as

Solar Triangle Ballast plat dak montagesysteem

Als professionele fabrikant willen wij u een hoogwaardig Solar Triangle Ballast-montagesysteem voor plat dak bieden. Het montagesysteem voor platte daken is ontworpen voor de installatie van diverse zonnepanelen op platte daken met een niet-penetrerend ontwerp. Topfencesolar heeft dit ballast-beveiligde systeem ontworpen, waardoor er geen dakpenetratie nodig is en het risico op waterlekkage in het dak wordt geëlimineerd. Het is de ideale oplossing voor commerciële en industriële toepassingen met platte daken, die zich goed hebben bewezen en bekend worden gebruikt in de regio's Europa, Noord-Amerika, MENA en APAC. .
Merk:Topfencezonne-energie
Productmateriaal:Al6005-T5
Productfunctie:Ballastmodelinstallatie voor zonne-energie op het dak
Levensduur:≥25 jaar

Bekijk meer >> Stuur onderzoek >>

Ballast plat dak zonne-montagesysteem

Als professionele fabrikant is het Ballast plat dak zonne-montagesysteem van Topfencesolar ontworpen met het oog op de hoge windsnelheid en zware sneeuwval en tegelijkertijd aan uw bouwvoorschriften.
Het team van Topfencesolar Engineers werkt het ideale ballastsysteem uit op basis van uw dakconstructie, waarbij de constructiebelasting nauwkeurig wordt berekend. Wij bieden een versterkte ballaststructuur die windbelasting, sneeuwbelastingberekeningen en dode belasting simuleert, om een complete veiligheidsoplossing voor uw platte dak te bieden.
Merknaam:Topfencezonne-energie
Productmateriaal:Aluminium
Productfunctie:Ballastondersteuningssysteem
Levensduur:≥25 jaar

Bekijk meer >> Stuur onderzoek >>

Systeem voor montage op zonne-energie met plat dak

Xiamen Topfencesolar is een van de toonaangevende fabrikanten van producten voor zonne-montage in China. Wij leveren hoogwaardige zonne-montagekits voor plat dak. Professioneel ontwerp en OEM-service kunnen dienovereenkomstig worden geleverd aan de eisen van de klant.
Merknaam:Topfencezonne-energie
Productmateriaal:Aluminium Al 6005-T5/T6, thermisch verzinkt staal
Productfunctie:Zonne-montage op metalen dak
Levensduur:≥25 jaar

Bekijk meer >> Stuur onderzoek >>

Montagesysteem voor zonne-ballast

Als professionele fabrikant biedt het niet-penetrerende Solar Ballast Mounting System, geproduceerd door Topfencesolar, een stabiele en boorvrije oplossing voor zonnepanelen die op daken worden geïnstalleerd. Het zijn antwoorden op verzwaarde betonblokken zoals betonplaten of ballastbakken om de zonnepanelen te bevestigen. Het is niet nodig om de expansieankerbouten te gebruiken om in de betonnen daken te dringen. De vereenvoudigde oplossing behoudt de integriteit van het dak, verkort de installatietijd en elimineert het risico op waterlekken. Goedkoop, eenvoudig en snel installeren voor zonnepanelen.
Merknaam:Topfencezonne-energie
Productmateriaal:Thermisch verzinkt Q235 staal
Productfunctie:Zonne-montage op metalen dak
Moduleoriëntatie:Liggend of verticaal

Bekijk meer >> Stuur onderzoek >>

Montagesysteem voor pannendakhaken

Topfencesolar pannendakhaakmontagesysteem geproduceerd in China, het is een eenvoudige en snelle installatieoplossing om zonnepanelen op het hellende pannendak te ondersteunen door montage op de pannendakhaken en aluminium rails met klemmen. Er is geen laswerk ter plaatse nodig en er is geen schade aan de dakconstructie.
Merknaam:Topfencezonne-energie
Productmateriaal:SUS304 staal
Productfunctie:Residentiële, commerciële of industriële pannendaken
Levensduur:20 jaar

Bekijk meer >> Stuur onderzoek >>

Zonnedak met pannendak

Als professionele fabrikant is Topfencesolar gespecialiseerd in R&D en productie van Tile Roof Solar Mount-systemen voor pannendaken. Aluminiummateriaal geavanceerd van lichtgewicht, corrosiebestendig en eenvoudige installatie. Aluminium haken kunnen het pannendak (wanzheng) en de veiligheid binnendringen. Deze applicatiemarkt bestrijkt Europa zoals Duitsland, Spanje, Italië, Nederland, etc. en Aziatische landen zoals Indoensia, Thailand, Vietnam, etc.
Productmerk:Topfencezonne-energie
Productmateriaal:Hoogwaardig aluminium
Productfunctie:Dakhaak bevestigt rails en ondersteunt zonnepanelen
Levensduur:≥25 jaar

Bekijk meer >> Stuur onderzoek >>

Als betrouwbare Dakmontage voor zonnepanelen fabrikant en leverancier in China hebben we onze fabriek. Neem contact met ons op voor de prijslijst van op maat gemaakte producten.
