Hanger Bolt voor montage van zonneconstructies, geproduceerd door Topfencesolar in Xiamen, de productiestad van bouten in China. Samengesteld uit de drie belangrijkste delen hieronder.
|
Item |
Materiaal |
Maat |
Hoeveelheid |
Eenheidsgewicht |
|
M10 bout |
SUS304 |
M10*200 |
1 |
0.085 |
|
M10 flensmoer |
SUS304 |
M10*15*10 |
3 |
0.011 |
|
Rubberen kussentje |
EPDM |
M10*200 |
1 |
0.05 |
Productnaam: Zonnepaneelbouten
Materiaal: SUS304/316
Antiroest: hoge prestaties ervan
Installatielocatie: op daken
Kleur: natuurlijk of aangepast
Functie: Zonnepaneelbevestigingen van structuur
Voorverzending vóór verzending
Zonnepaneelbouten zijn de geoptimaliseerde structuuroptie, geen complexe installatie nodig. Het maakt de montage van de zonnepaneelstructuur eenvoudiger en effectiever om betrouwbare ondersteuning aan PV-modules te bieden.
Maximale windbelasting: Max. Tot 60 m/s
Maximale sneeuwbelasting: Max. Tot 1,4 KN/m2
Geschikte toepassingen op daken: golfplaten dak, trapeziumdak, sandwich-metaaldak, tinnen dak, enz.
|
Afbeelding |
Specificatie |
|
|
M10X 150 mm |
|
M10X 200 mm |
|
|
M10X250mm |
|
|
M10X 300 mm Meer… |

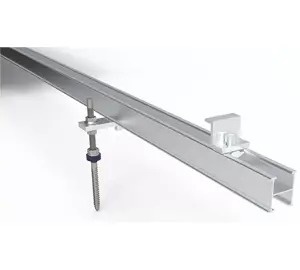

Debout op zonne-energiewordt gebruikt in combinatie met L-voetmontageset voor het bevestigen van zonnerails met middenklemmen en eindklemmen.

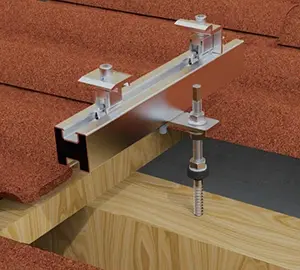

(1) Meet het dak en boor de positie van de montageholte op een metalen balk of houten spant voor.

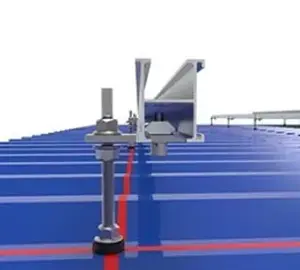

(2) Schroef de bouten in de voorgeboorde gaten en zorg ervoor dat de EPDM-plaat stevig op het dak is bevestigd om het risico op waterlekkage te elimineren.
(3) De hoogte aanpassen om het paneel uiteindelijk hoog boven het dak te plaatsen, en vervolgens de borgmoeren vastdraaien.
(4) Monteer het L-voetblok op de bovenkant en draai de M10 flensmoeren stevig vast.
(5) Zonnerails verbinden met railconnectoren en monteren op L-voetsets.
(7) Monteer de zonnepanelen op de structuur metMidden- en eind-zonnepaneelklemmenom de gehele dakbestrating te voltooien.
|
|
|
|
