Solar L-voeten dakmontagesets

De Solar L Feet Dakmontagesets zijn ontworpen door Topfencesolar. Als professionele fabrikant geven wij prioriteit aan installatie-efficiëntie en dakintegriteit. Deze stevige aluminium L-vormige voetdelen zorgen voor een veilige verbinding met de metalen dakconstructie. Dit ontwerp zorgt voor een sterke lastverdeling en compatibiliteit met diverse dakprofielen.

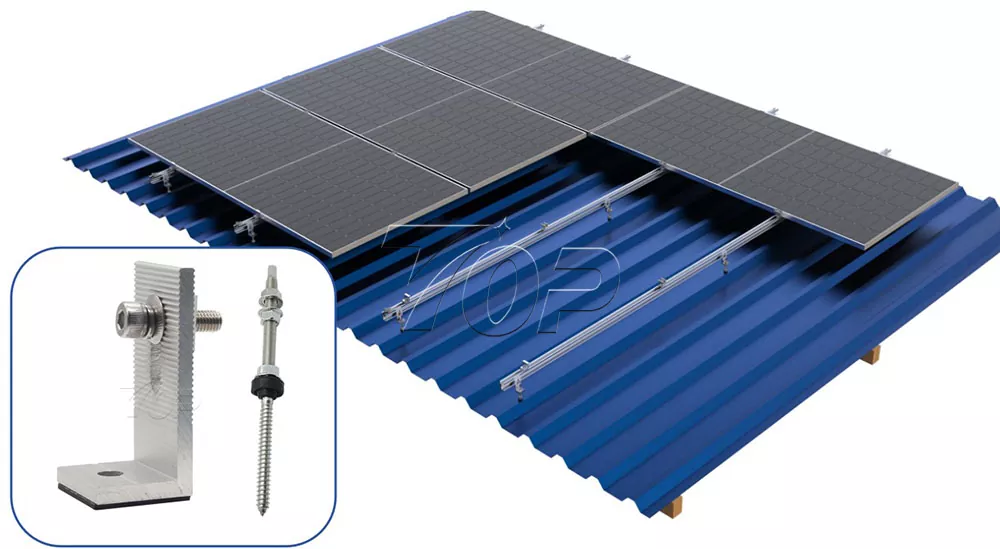

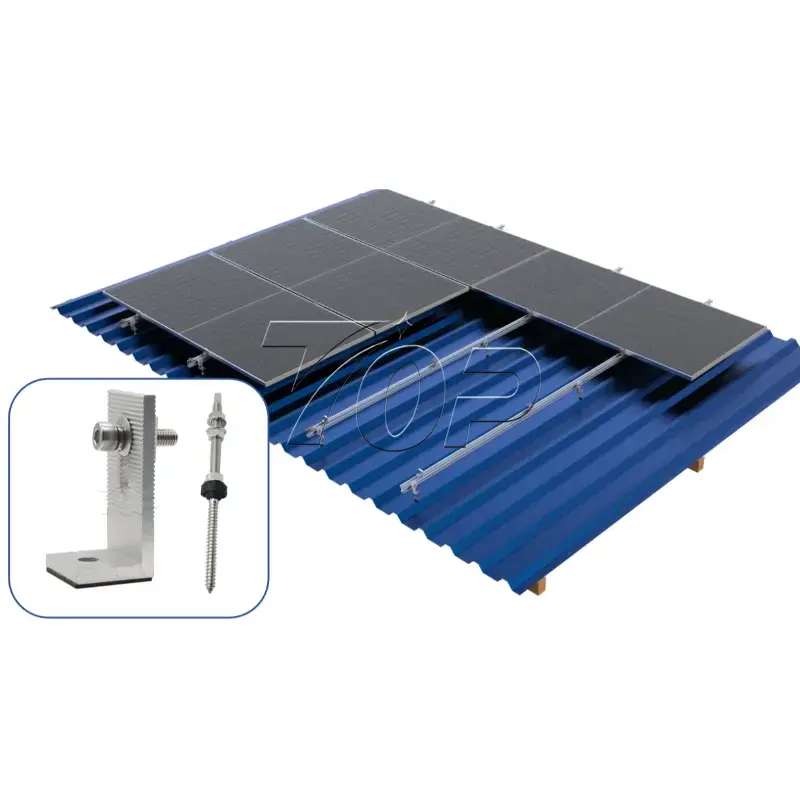

Samenstelling dakmontagesets

L-voeten Aluminium kits

T-glijmoeren

Zelftappende schroeven (optioneel)

Aluminium B46-rails

Dubbele draadschroeven

Onze Solar L Feet dakmontagesets zijn ontworpen voor een breed scala aan zonne-PV-toepassingen. Het zorgt voor stabiliteit en maximaliseert de energieopbrengst, zelfs op het beperkte metalen dak.

Aluminium materiaal

Lichtgewicht prestaties, anticorrosief en antiroestontwerp, geschikt voor open ruimtes onder complexe weersomstandigheden.

Maak kennis met commerciële en industriële toepassingen

Ongeacht of de locatie grootschalige commerciële gebouwen, magazijnen of industriële faciliteiten met metalen daken betreft, dit systeem kan zonnepanelen stabiel en stevig bevestigen voor een levensduur van meer dan 25 jaar.

Goed voor montage op residentiële daken

De L-voetbasis zou huiseigenaren de oplossing kunnen bieden voor het integreren van zonnepanelen, wat bijdraagt ​​aan de energieonafhankelijkheid en het verlagen van de elektriciteitsrekening.

Geoptimaliseerde structuur voor snelle en eenvoudige installatie

L voet is een van de geoptimaliseerde oplossingen. Besparing op arbeidskosten en installatietijd.

Naleving van wind- en sneeuwbelasting

De op L-voeten gebaseerde structuur is ontworpen om te voldoen aan lokale en internationale bouwvoorschriften voor windbelasting en sneeuwbelasting. Een stabiel systeem garandeert de veiligheid en stabiliteit van uw zonne-energie-installatie op lange termijn.

Installatie-indicatie

Controleer de dakconstructieeerst om de typen metalen daken te bevestigen en vervolgens de gordingen en spantenposities te inspecteren om er zeker van te zijn dat deze de extra belasting van de zonnepanelen veilig kunnen dragen.

Ontwerp van indeling en dakconstructie

Topfencesolar ontwerpt de lay-out van de panelen en maakt de precieze locaties voor de L-voeten. Zorg voor voldoende afstand tussen de L-voeten volgens de technische specificaties om de belasting gelijkmatig te verdelen en de railoverspanningen op te vangen.

En de L-voetstructuur is op de gording geplaatst, spanten om de rails op het dak veilig te ondersteunen, met als doel de zonnepanelen te leggen.

L-voet installatie

Plaatsing van de L-voeten op het dak. Plaats de Solar L-voeten dakmontagesets op de vooraf gemarkeerde posities en zorg ervoor dat ze zijn uitgelijnd om het railsysteem correct te ondersteunen.

Veilige bevestiging

Gebruik de meegeleverde zelftappende schroeven om de L-voeten direct stevig in de metalen dakbeplating te bevestigen, de geïntegreerde EPDM ringen en afdichtringen worden tijdens het aandraaien goed samengedrukt om een ​​duurzame, waterdichte afdichting tegen binnendringend vocht te creëren.

Railmontage

Sluit de aluminium B46 rails aan op de geïnstalleerde L-voeten met behulp van de meegeleverde railklemmen en bouten. En kan ook worden gemonteerd door rails op de T-glijmoeren op het bovenste deel van de L-Voeten te schuiven. Ervoor zorgen dat de rails waterpas en parallel zijn.

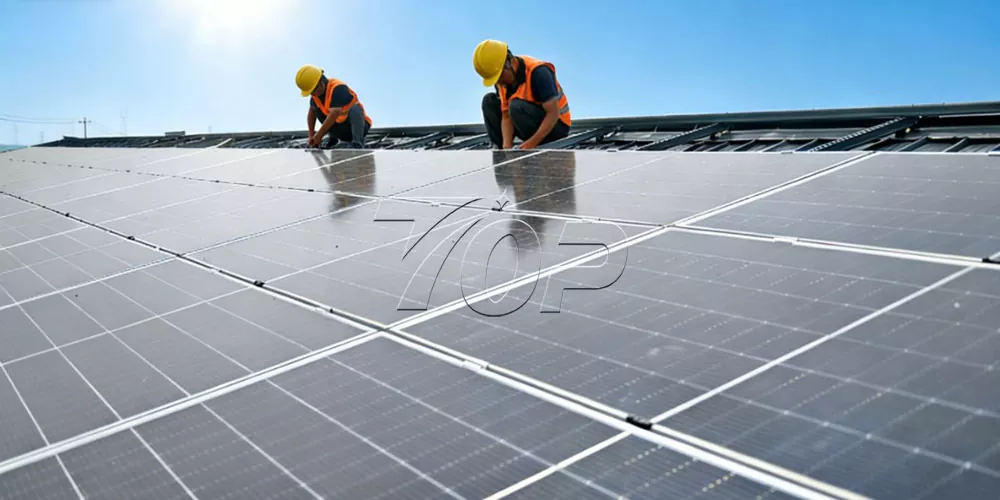

Zonnepanelen leggen

Het plaatsen van de zonnepanelen op de Aluminium B46 Rails en vervolgens de panelen vastzetten met paneelklemmen. Eindklemmen geplaatst aan het uiteinde van twee zijden, middenklemmen geplaatst tussen panelen in het midden.

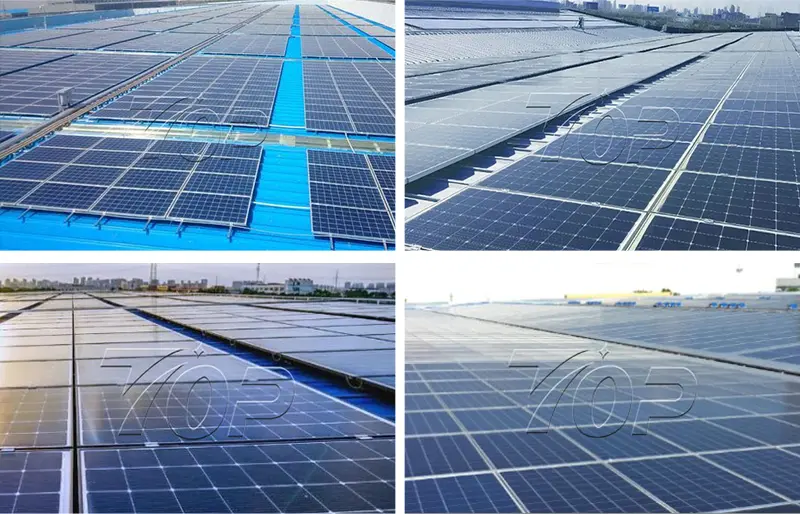

Echte toepassingscasus

Met de ontwikkeling van de industriële energieverbruiksindustrie op het gebied van zonne-energie worden de Solar L Feet dakmontagesets veel gebruikt. Het TOP-team heeft een rijke praktische ervaring en professionele technische ondersteuning. Hieronder vindt u de effecttekening van onze installatie voor de klant van de klant. Wij kijken ernaar uit om contact met u op te nemen en u professionelere diensten te bieden.
