Hoe u de juiste zonnedakhaak kiest op basis van het type dakpan: een door techniek gedreven gids voor zonne-energie-installateurs, EPC-aannemers en inkoopteams

Waarom de selectie van zonne-dakhaken een cruciale technische beslissing is

Het juiste selecterenzonne-dak haakvoor een pannendak zonne-montagesysteemis geen kleine hardwarebeslissing; het is rechtstreeks bepalend voor de structurele stabiliteit, waterdichte integriteit, installatie-efficiëntie en betrouwbaarheid van bedrijfsmiddelen op de lange termijn. Bij commerciële en industriële dakprojecten is een slecht matchdakhaak voor montage op zonne-energie op pannendakenkan leiden tot gebarsten tegels, het binnendringen van water, falen van de opwaartse kracht onder windbelastingen en kostbare herbewerkingen die de projecttijdlijnen en garantierisico's beïnvloeden.

In tegenstelling tot metalen daken of platte betonnen daken variëren pannendaken aanzienlijk in geometrie, dikte, broosheid, lastoverdrachtsgedrag en installatiebeperkingen. Een universele haakbenadering is technisch gebrekkig. De juiste methode vereist dat de haakgeometrie, de hoogteverstelbaarheid, het ontwerp van de basisplaat en de materiaalkwaliteit overeenkomen met het specifieke tegeltype en de dakspantenstructuur eronder.

Deze technische gids biedt een gestructureerd raamwerk voor het kiezen van het goedezonne-dak haakop basis van tegeltype. Het integreert dakbedekkingsmechanica, structurele belastingoverwegingen, materiaalprestaties en praktische installatierealiteiten. Het doel is om technische teams, inkoopmanagers en integrators van zonne-montagesystemen te ondersteunen bij het nemen van datagestuurde beslissingen die het risico verminderen en de winstgevendheid van projecten verbeteren.

1. Waarom de selectie van zonne-dakhaken een structurele beslissing is, en niet alleen een componentkeuze

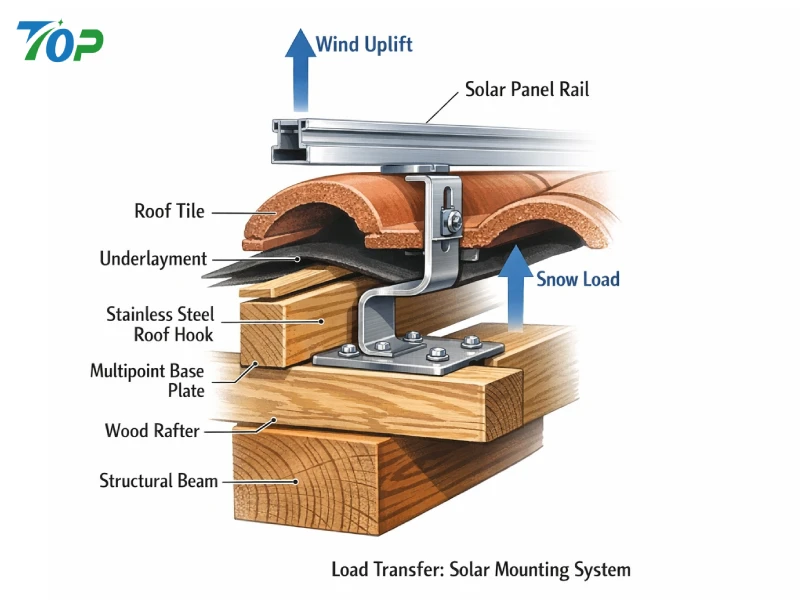

Bij een zonne-energie-installatie met pannendaken dient de dakhaak als de primaire structurele interface tussen de fotovoltaïsche montagerail en de dragende spanten van het gebouw. Het laadpad is als volgt:

• Zonnepaneel → montagerail → dakhaak → structurele spant → bouwconstructie

De tegel zelf isnieteen structureel draagelement. De meeste tegels van klei, beton en leisteen zijn in de eerste plaats ontworpen voor weerbestendigheid, niet voor geconcentreerde mechanische belastingen. Wanneer eenmontage op zonne-energie voor pannendaksysteem is geïnstalleerd, moet de haak de lasten rechtstreeks op de dakspanten overbrengen, terwijl overmatige spanning op de omliggende tegels wordt vermeden.

Vanuit technisch perspectief moet de haak bestand zijn tegen:

• Eigen belasting (modules + rails + bevestigingsmateriaal)
• Windopwaartse en zuigbelastingen
• Sneeuwbelasting (waar van toepassing)
• Thermische uitzettingsspanningen
• Dynamische vermoeidheid gedurende meer dan 25 jaar

Internationale structurele normen zoals ASCE 7 (American Society of Civil Engineers, 2022) benadrukken dat zonne-energiesystemen op daken moeten worden geëvalueerd op windbelasting, rekening houdend met de hoogte van het gebouw, de blootstellingscategorie en de lokale windsnelheid. Dakhaken moeten daarom worden geselecteerd met voldoende draagvermogen en geteste prestatiegegevens.

Het negeren van deze structurele realiteiten vergroot het risico op:

• Tegelscheuren als gevolg van puntbelastingsconcentratie
• Haakvervorming bij opheffing
• Uittrekbaar bevestigingsmiddel uit ondermaatse spanten
• Waterindringing door onjuiste tegelafstand

Kies daarom voor eenRVS dakhaakgaat niet alleen maar over corrosiebestendigheid; het gaat over het garanderen van structurele compatibiliteit met het daksysteem.

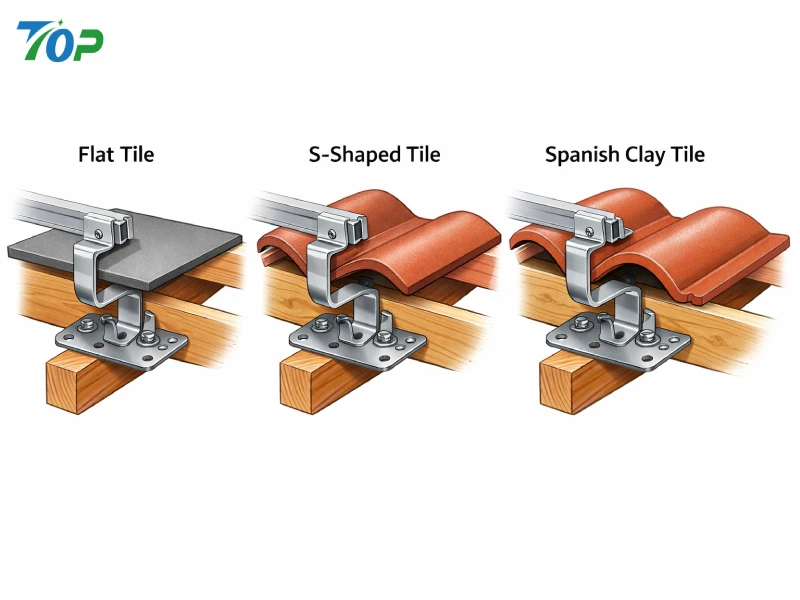

2. Inzicht in de veel voorkomende typen pannendaken die worden gebruikt in zonne-energieprojecten

Verschillende tegelgeometrieën vereisen fundamenteel verschillendezonne-dak haakconfiguraties. Hieronder vindt u een technisch overzicht van veel voorkomende soorten pannendaken die u tegenkomt in residentiële, commerciële en licht-industriële zonne-energieprojecten.

2.1 Plat betonnen pannendak

Platte betontegels worden veel gebruikt in Europa, Australië en delen van Azië. Ze variëren doorgaans van 10 tot 15 mm dik en hebben overlappende interlockprofielen.

Structurele kenmerken:

• Relatief hoge druksterkte
• Matige broosheid
• Uniform vlak oppervlakteprofiel
• Vaste verticale tegelafstand

Inmontage op zonne-energie voor plat pannendaktoepassingen is de belangrijkste ontwerpuitdaging het zorgen voor voldoende speling tussen de haakarm en de onderkant van de tegel. Als de haakhoogte onvoldoende is, zal de tegel direct op de haak rusten, waardoor geconcentreerde spanningspunten ontstaan.

Aanbevolen overwegingen:

• In hoogte verstelbare dakhaak
• Brede basisplaat voor spantverankering
• Minimale tegelafstand van 3–5 mm

2.2 Spaans/Romeins gebogen pannendak

Spaanse of Romeinse tegels hebben een golfachtig profiel met afwisselend convexe en concave rondingen. Deze tegels komen veel voor in mediterrane klimaten en luxe woongebouwen.

Technische uitdagingen:

• Niet-plat oppervlakcontact
• Variabele tegelhoogte
• Beperkte installatieruimte tussen bochten
• Hoger breukrisico tijdens het hijsen

Voorzonne-montage voor Spaans pannendakis een standaard platte haak vaak niet geschikt. De haak moet beschikken over:

• Uitgebreid verticaal instelbereik
• Smalle bovenarm passend onder gebogen tegel
• Geoptimaliseerde laterale offset om uit te lijnen met spant

Het niet afstemmen van de krommingsgeometrie leidt vaak tot onjuiste zitplaatsen en blootstelling aan waterpaden.

2.3 Leien pannendak

Leisteen is een natuurstenen dakbedekkingsmateriaal dat bekend staat om zijn duurzaamheid en esthetiek, maar is extreem bros onder puntbelasting.

Belangrijkste overwegingen:

• Lage tolerantie voor boorspanning
• Dunne tegeldikte
• Hoge vervangingskosten

Inmontage op zonne-energie voor leien dakinstallaties zijn vaak ultradunne haken of gespecialiseerde gootsystemen vereist. Het onjuist optillen van leisteentegels kan onzichtbare microbreuken veroorzaken die zich later onder thermische cycli voortplanten.

Omdat leisteen een minimale buigsterkte heeft, moet de uitlijning van de basisplaat nauwkeurig zijn om overdracht van koppel naar het tegeloppervlak te voorkomen.

2.4 Dakpannen van klei

Kleitegels zijn lichtgewicht maar zeer bros. Ze vertonen een goede weersbestendigheid, maar een beperkte structurele veerkracht bij geconcentreerde belasting.

Veelvoorkomende risico's bijZonne-montagesystemen voor pannendakenhet gebruik van kleitegels zijn onder meer:

• Barsten door te strak aandraaien
• Er kan water binnendringen als de tegels niet goed opnieuw worden geplaatst
• Ongelijke tegelafstanden beïnvloeden de plaatsing van de haken

Een verstelbaredakhaak voor pannendakmet versterkte onderarm en nauwkeurige tegelafstand is essentieel.

2.5 Asfaltshingledak (vergelijkende referentie)

Hoewel het geen tegelsysteem is, worden asfaltshingles vaak vergeleken met pannendaken. Bij dakspaantoepassingen worden doorgaans L-voeten met gootstukken gebruikt in plaats van traditionele tegelhaken.

Dit onderscheid is van cruciaal belang. Pogingen om pannendakhaken te gebruiken op dakspaansystemen – of omgekeerd – brengen de waterdichtheid in gevaar en zijn in strijd met standaard installatiepraktijken (International Code Council, 2021).

3. Kerntechnische criteria voor het selecteren van de juiste zonnedakhaak

Bij het kiezen van eenFabrikant van zonne-dakhakenBij het evalueren van haakmodellen moeten inkoop- en engineeringteams de volgende vijf technische dimensies beoordelen.

3.1 Haakhoogte en verstelbaar bereik

De tegeldikte en overlaphoogte variëren per fabrikant en regio. Een niet-verstelbare haak riskeert onvoldoende speling of een te grote opening die de overdracht van de last in gevaar brengt.

Beste praktijk:

• Verticale verstelbaarheid ≥ 30–50 mm
• Vrije ruimte om directe tegelcompressie te voorkomen
• Compatibiliteit met common rail-systemen

Aanpasbaarheid verbetert de veldflexibiliteit en vermindert de behoefte aan meerdere SKU-inventarisaties.

3.2 Ontwerp van de basisplaat en belastingverdeling

De basisplaat verankert de haak aan de spant. Een smalle of dunne basis verhoogt de spanningsconcentratie van het bevestigingsmiddel en vermindert de uittrekweerstand.

Volgens onderzoek naar structurele bevestigingsmiddelen (American Wood Council, 2018) hangt de uittrekcapaciteit af van de inbeddingsdiepte en de houtdichtheid. Daarom:

• Dikte bodemplaat ≥ 4–5 mm roestvrij staal
• Minimaal twee structurele bevestigingsmiddelen
• Naleving van randafstanden

3.3 Materiaalkwaliteit en corrosiebestendigheid

Meest premiumroestvrijstalen dakhakengebruik SUS304 of SUS316.

• SUS304: Geschikt voor binnenlandse omgevingen
• SUS316: Aanbevolen voor kustgebieden of gebieden met een hoog zoutgehalte

Corrosie vermindert de sterkte van de dwarsdoorsnede in de loop van de tijd. Voor systemen met een ontwerplevensduur van 25 jaar moet de materiaalkeuze overeenkomen met de milieublootstellingscategorie (ISO 9223).

3.4 Waterdichte integratie

Door het optillen van tegels ontstaat een tijdelijke blootstelling van de ondervloer. Het onjuist opnieuw plaatsen of ontbreken van flitsen verhoogt het risico op lekkage.

Beste praktijk:

• EPDM-afdichtingspads
• Compatibel knipperend waar nodig
• Tegels trimmen in plaats van overmatig geweld

3.5 Compatibiliteit met spantenindeling

De plaatsing van de haken wordt beperkt door de spantafstand, doorgaans 400–600 mm. Als de haakgeometrie geen zijdelingse offset toestaat, wordt de installatie inefficiënt en structureel aangetast.

Geavanceerdzonne-dak haakontwerpen omvatten zijdelingse verstelbaarheid om uit te lijnen met structurele elementen zonder tegels te belasten.

4. Risicoanalyse: gevolgen van onjuiste keuze van dakhaken

Ongepastpannendak zonne-montagecomponentselectie neemt toe:

• Installatietijd met 15–30%
• Materiaalverspilling door gebroken tegels
• Garantieblootstelling voor lekkageclaims
• Structurele aansprakelijkheid bij windopwaartse gebeurtenissen

Er zijn door de wind veroorzaakte storingen gedocumenteerd in zonne-energiesystemen op daken waarbij inadequate bevestigingsmethoden werden gebruikt (Kopp et al., 2012). Hoewel modules vaak de eerste aandacht krijgen, bepaalt bevestigingshardware vaak de overlevingskansen van het systeem.

Voor inkoopteams moeten de totale geïnstalleerde kosten risicobeperking omvatten, en niet alleen de prijs per eenheid hardware.

5. Strategische inkoopoverwegingen voor commerciële projecten

Voor commerciële projecten met meerdere locaties is het standaardiseren van amontage op zonne-energie voor pannendakoplossing verbetert:

• Voorraadcontrole
• Efficiëntie van installatietraining
• Consistentie van kwaliteitsborging
• Voorspelbaarheid van onderhoud op lange termijn

Standaardisatie mag de technische compatibiliteit echter niet terzijde schuiven. De juiste aanpak is het selecteren van een fabrikant die in staat is om:

• Het verzorgen van structurele testrapporten
• Het aanbieden van verstelbare haakontwerpen
• Ondersteuning van maatwerk voor unieke tegelgeometrieën
• Het leveren van batchconsistentie voor grote bestellingen

In inkoopomgevingen met grote volumes: het juiste selecterenFabrikant van zonne-dakhakenwordt een strategische partnerschapsbeslissing in plaats van een transactionele aankoop.

6. Keuzematrix voor dakhaken op zonne-energie per tegeltype

Voor technische teams die meerdere beherenpannendak zonne-montageprojecten in verschillende regio's verbetert een gestructureerd vergelijkingsinstrument de efficiëntie van de besluitvorming aanzienlijk. In plaats van eenzonne-dak haakuitsluitend gebaseerd op het uiterlijk of de prijs, moet bij de selectie rekening worden gehouden met de compatibiliteit van de geometrie, het gedrag van belastingoverdracht, de blootstelling aan het milieu en de installatietolerantie.

Onderstaande matrix biedt een praktisch referentiekader voor het afstemmen van haaktypes op dakpancategorieën. Bij de definitieve technische validatie moet altijd rekening worden gehouden met locatiespecifieke structurele berekeningen in overeenstemming met de lokale bouwvoorschriften.

Tegeltype	Aanbevolen haakconfiguratie	Verstelbaarheidsvereiste	Materiaalkwaliteit	Installatierisiconiveau	Technische opmerkingen
Platte betontegel	Standaard verstelbare platte haak	30–50 mm verticale aanpassing	SUS304 (binnenland) / SUS316 (kust)	Medium	Zorg voor een tegelafstand van ≥3 mm om drukspanning te voorkomen
Spaans/Romeinse gebogen tegel	Smalarm verlengde verstelbare haak	50 mm+ verticaal bereik	SUS304 / SUS316	Hoog	Vereist een kromming-compatibele bovenarm en zijdelingse offset
Leisteen tegel	Ultradun haak- of flits-geïntegreerd systeem	Minimale hoogte, nauwkeurige uitlijning	SUS316 heeft de voorkeur	Zeer hoog	Vermijd puntbelasting op leisteen; overweeg flash-integratie
Klei tegel	Versterkte verstelbare haak op de onderarm	30–40 mm	SUS304 / SUS316	Hoog	Voorkom te strak aandraaien; behoud een uniforme tegelherplaatsing

Deze selectiematrix laat zien dat er geen universeel isdakhaak voor pannendaktoepassingen. Elke configuratie moet overeenkomen met de tegelgeometrie en het structurele gedrag.

7. Gedetailleerde technische overwegingen per tegelcategorie

7.1 Plat betonnen pannendak: structurele stabiliteit met gecontroleerde speling

Platte tegelsystemen zijn relatief installatievriendelijk in vergelijking met gebogen of leistenen daken. Een onjuiste keuze van de haakhoogte kan echter nog steeds tegelcompressie of opwaartse instabiliteit veroorzaken.

Belangrijkste aandachtsgebieden op technisch gebied:

• De dikte van de haakarm is voldoende om buigen onder windbelasting te weerstaan
• Breedte voetplaat compatibel met standaard spantafstand (400–600 mm)
• Minimaal twee structurele houtdraadbouten per haak
• Naleving van ASCE 7-vereisten voor berekening van windbelasting

In zones met veel wind kunnen de opwaartse krachten groter zijn dan 2,0 kPa, afhankelijk van de classificatie van de dakzones (ASCE, 2022). Daarom is het controleren van de toegestane uittrekweerstand van bevestigingsmiddelen essentieel bij het selecteren van eenmontage op zonne-energie voor plat pannendak.

7.2 Spaans/Romeins pannendak: omgaan met kromming en lastoverdracht

Gebogen tegelsystemen introduceren asymmetrische belastingspaden. De haak moet een brug vormen tussen concave en convexe tegeloppervlakken zonder spanningsconcentratie te creëren.

Kritische ontwerpparameters:

• Tolerantie voor kromming van de bovenarm
• Zijdelingse verstelbaarheid voor uitlijning van spanten
• Verlengde verticale hoogte om piektegelranden vrij te maken
• Structureel testen onder excentrische belastingsomstandigheden

Omdat gebogen tegels vaak een hogere breuksnelheid hebben tijdens de installatie, is het verstandig om voor een verstelbare tegel te kiezenzonne-dak haakverlaagt de herbewerkingskosten en verkort de installatiecycli.

7.3 Leienpannendak: precisietechniek en risicobeperking

Installaties van leien daken vereisen de hoogste technische discipline. In tegenstelling tot klei of beton kan leisteen geen impact of geconcentreerd koppel verdragen.

Voormontage op zonne-energie voor leien daksystemen, overweeg:

• Low-profile haakgeometrie
• Voorboorstrategie met waterdichte membraanbescherming
• Integratie met metalen gootstukken waar toegestaan
• Gebruik van corrosiebestendig SUS316 om duurzaamheid op lange termijn te garanderen

Installatiefouten in leistenen daken resulteren vaak in latente defecten: microscheurtjes die zich voortplanten als gevolg van vries-dooicycli (International Code Council, 2021).

7.4 Dakpannen van klei: broosheid en koppel beheersen

Kleitegels vertonen een lage treksterkte en een beperkte buigtolerantie. Het te strak aandraaien van bevestigingsmiddelen is een van de meest voorkomende oorzaken van breuk.

Beste praktijken:

• Koppelgecontroleerde bevestigingsgereedschappen
• Uniforme tegelafwerking voor haakafstand
• Ontwerp met spanningsverdelende basisplaat
• Visuele inspectie na het opnieuw plaatsen van de tegels

Een versterkte selecterenRVS dakhaakverbetert de structurele betrouwbaarheid van kleidaksystemen.

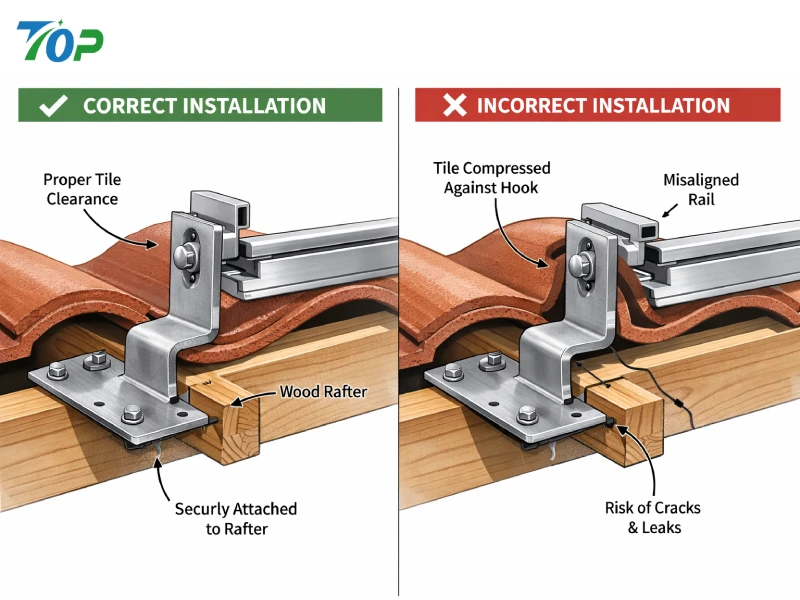

8. Veelvoorkomende installatiefouten die het projectrisico vergroten

Over commercieelpannendak zonne-montageprojecten dragen de volgende terugkerende fouten bij aan kostenoverschrijdingen en langetermijnaansprakelijkheid:

8.1 Een universele haak gebruiken voor alle tegeltypen

Pogingen om te standaardiseren met behulp van een enkel haakmodel leiden vaak tot verkeerde uitlijning en tegelschade. Er zijn geometriespecifieke oplossingen nodig.

8.2 Variaties in windbelastingzones negeren

Dakhoeken en -randen ondervinden hogere opwaartse krachten. De haakafstand moet de zoneclassificatie volgens structurele codes weerspiegelen.

8.3 Onvoldoende tegelafstand

Direct tegel-op-haak-contact brengt de belasting over op broze dakbedekkingsmaterialen, waardoor het breukrisico toeneemt.

8.4 Onvoldoende inbeddingsdiepte van bevestigingsmiddelen

De uittrekcapaciteit van de bevestigingsmiddelen is afhankelijk van de inbeddingsdiepte en de houtdichtheid (American Wood Council, 2018). Het onderschatten van deze parameters verkleint de veiligheidsmarges van het systeem.

8.5 Het niet in aanmerking nemen van thermische uitzetting

Roestvrijstalen en aluminium montagerails breiden zich met verschillende snelheden uit. Een onjuist ontwerp kan langdurige spanning in de haakverbindingen veroorzaken.

9. Installatie-efficiëntie en optimalisatie van arbeidskosten

Het juiste selecterenFabrikant van zonne-dakhakenkan de efficiëntie van de installatie aanzienlijk beïnvloeden.

Functies die de veldproductiviteit verbeteren:

• Voorgemonteerde verstelbare componenten
• Duidelijke structurele belastingdocumentatie
• Batchconsistentie voor grote inkooporders
• Compatibel railinterfaceontwerp

Uit onderzoek naar de productiviteit in de bouw blijkt dat vereenvoudiging van de installatie de arbeidstijd in repetitieve systemen met 10-25% verkort (Gould & Joyce, 2014). In grote zonneportfolio's op daken hebben dergelijke besparingen een aanzienlijke impact op de projectmarges.

10. Verificatie en documentatie van technische belasting

Voor commerciële zonne-energieontwikkelaars en EPC-aannemers is documentatie essentieel. Een betrouwbarezonne-dak haakleverancier moet voorzien in:

• Rapporten over mechanische belastingtests
• Materiaalcertificaten (SUS304 / SUS316)
• Eindige-elementenanalysegegevens (indien beschikbaar)
• Classificatie van corrosieweerstand
• Traceerbaarheidsrecords voor kwaliteitscontrole

Onderzoek naar windbelastingstests (Kopp et al., 2012) toont aan dat de integriteit van bevestigingen vaak de beperkende factor is in de prestaties van daksystemen. Daarom moet de selectie van de haak worden gevalideerd door mechanisch bewijs in plaats van door aannames.

11. Kosten-batenanalyse: verder dan de eenheidsprijs

Bij aanbestedingsbeslissingen moet rekening worden gehouden met de levenscycluswaarde in plaats van met de initiële eenheidskosten. Een goedkoperedakhaak voor pannendakdie geen aanpasbaarheid of structurele certificering hebben, kunnen resulteren in:

• Hogere vervangingskosten voor tegels
• Verlengde installatieduur
• Verzekeringsgeschillen na weersomstandigheden
• Verminderde betrouwbaarheid op lange termijn

Een totale kostenbenadering omvat:

• Materiaalkosten
• Arbeidskosten
• Kosten voor risicobeperking
• Blootstelling aan garantie
• Voorspelbaarheid van onderhoud

Bij holistische evaluatie is het ontwerp aanpasbaarzonne-dak haaksystemen leveren vaak een beter investeringsrendement op voor grote commerciële portefeuilles.

12. Hoe u de juiste fabrikant van zonnedakhaken selecteert voor grootschalige projecten

Bij commerciële en portfoliogebaseerde zonne-energieontwikkeling op daken is het selecteren van eenFabrikant van zonne-dakhakenis een strategische beslissing op het gebied van engineering en risicobeheer. Het ontwerpvermogen, de productiecontrole en de transparantie van de documentatie van de fabrikant zijn rechtstreeks van invloed op de installatie-efficiëntie, structurele betrouwbaarheid en de langetermijnprestaties van activa.

Naast het evalueren van de prijs en de levertijd moeten inkoop- en engineeringteams bij de inkoop de volgende dimensies beoordelenzonne-dak haaksystemen voor zonne-montageprojecten met pannendaken.

12.1 Technische mogelijkheden en structurele validatie

Een gekwalificeerde fabrikant moet mechanische validatiegegevens verstrekken die het draagvermogen aantonen onder gesimuleerde windopwaartse en neerwaartse drukomstandigheden.

Belangrijke documenten die u moet aanvragen:

• Testrapporten voor statische belasting
• Certificering van materiaaltreksterkte
• Documentatie over eindige elementenanalyse (FEA).
• Validatie van compatibiliteit van bevestigingsmiddelen
• Classificatie van corrosiebestendigheid volgens ISO 9223

Bevestigingssystemen zijn vaak de zwakste schakel in zonne-energie-installaties op daken. Windtechnisch onderzoek bevestigt dat op daken gemonteerde systemen moeten worden geëvalueerd als geïntegreerde structurele assemblages in plaats van als geïsoleerde componenten (Kopp et al., 2012). Een leverancier die geen gedocumenteerd testbewijs kan leveren, introduceert vermijdbare projectrisico's.

12.2 Materiaalkwaliteit en traceerbaarheid

Meest krachtigeroestvrijstalen dakhakenzijn vervaardigd uit SUS304- of SUS316-roestvrij staal. Alleen de materiaalkwaliteit is echter onvoldoende; traceerbaarheid en consistentie zijn even belangrijk.

Voor inkoop op portfolioschaal moeten de kwaliteitscontrolesystemen het volgende omvatten:

• Materiaalcertificering op batchniveau
• Inspectie van maattoleranties
• Consistentiecontroles van de oppervlakteafwerking
• Inspectie van de lasintegriteit (indien van toepassing)

Corrosie vermindert het effectieve dwarsdoorsnedeoppervlak en de structurele sterkte in de loop van de tijd. Voor kustgebieden of gebieden met een hoge luchtvochtigheid wordt SUS316 doorgaans aanbevolen om een ​​ontwerpduurzaamheid van 25 jaar te behouden.

12.3 Aanpasbaarheid en SKU-optimalisatie

Fabrikanten die modulair verstelbare haakontwerpen aanbieden, verminderen de complexiteit van de voorraad. In plaats van meerdere modellen met vaste hoogte op voorraad te hebben, verstelbaardakhaak voor pannendaksystemen kunnen vlakke tegels, kleitegels en tegels met matige kromming bedekken.

Deze flexibiliteit verbetert:

• Magazijnefficiëntie
• Aanpasbaarheid van de installatie
• Minder veldwijzigingen
• Snellere inkoopcycli

Vanuit het perspectief van de levenscycluskosten leveren aanpasbare haaksystemen vaak een hogere langetermijnwaarde op in vergelijking met goedkope alternatieven met een vaste geometrie.

12.4 Productiecapaciteit en leveringsstabiliteit

Grote commerciële zonne-energieportfolio's vereisen consistente leveringsschema's. Een verstoring van de levering van montagehardware kan de installatieploegen vertragen en de tijdlijnen voor de inbedrijfstelling beïnvloeden.

Een betrouwbaremontage op zonne-energie voor pannendakleverancier moet aantonen:

• Schaalbare productielijnen
• Transparantie van de doorlooptijd
• Export logistieke mogelijkheden
• Consistente dimensionale herhaalbaarheid

Consistentie is vooral belangrijk omdat variaties in de afmetingen van de haakhoogte of de uitlijning van de basisplaat een verkeerde uitlijning van de rails over lange dakoverspanningen kunnen veroorzaken.

13. Engineering-samenwerkingsmodel voor commerciële installaties

Voor commerciële en multi-gebouw dakportfolio's is samenwerking tussen de installateur en deFabrikant van zonne-dakhakenmoet plaatsvinden vóór het finaliseren van de stuklijst.

Een geoptimaliseerde workflow omvat doorgaans:

1. Documentatiebeoordeling van dakconstructies
2. Identificatie van het tegeltype en diktemeting
3. Berekening van wind- en sneeuwbelasting volgens lokale code
4. Planning van de haakafstand
5. Specificatie van structurele bevestigingsmiddelen
6. Prototypevalidatie (indien vereist)

Het integreren van deze stappen tijdens de pre-constructie vermindert het aantal wijzigingsopdrachten en veldaanpassingen. Volgens ASCE 7 (2022) moeten daksystemen rekening houden met zonespecifieke windbelastingen. Technische input in de bevestigingsfase zorgt voor naleving en verbetert de structurele veerkracht.

14. Prestatieoverwegingen op lange termijn bij montage op zonne-energie op pannendaken

Bij het evaluerenzonne-dak haakBij systemen is betrouwbaarheid op lange termijn net zo belangrijk als de initiële installatieprestaties.

14.1 Thermische uitzetting en vermoeidheid

Montagerails voor zonne-energie zijn doorgaans van aluminium, terwijl de haken van roestvrij staal zijn. Differentiële uitzetting tussen materialen introduceert cyclische spanning op verbindingspunten. Over een levensduur van 25 jaar wordt weerstand tegen vermoeidheid relevant.

14.2 Corrosieomgevingsclassificatie

ISO 9223 categoriseert atmosferische corrosiviteitsniveaus. Kustomgevingen (categorieën C4-C5) vereisen materialen met een hogere corrosiebestendigheid. In dergelijke gevallen wordt SUS316 aanbevolen om putcorrosie te voorkomen.

14.3 Toegankelijkheid van onderhoud

Haken moeten inspectietoegang mogelijk maken zonder volledige verwijdering van de module. Een efficiënt onderhoudsontwerp verbetert de operationele stabiliteit op de lange termijn.

15. Veelgestelde vragen over dakhaken op zonne-energie

15.1 Past één zonnedakhaak op alle dakpannen?

Nee. De tegelgeometrie varieert aanzienlijk. Aanpasbare ontwerpen kunnen meerdere tegelcategorieën bestrijken, maar leisteen en sterk gebogen Spaanse tegels vereisen vaak gespecialiseerde configuraties.

15.2 Hoe meet ik de tegelhoogte voordat ik een haak kies?

Meet de totale tegeldikte en overlaphoogte. Zorg ervoor dat de gekozen haakhoogte voldoende ruimte biedt zonder het tegeloppervlak samen te drukken.

15.3 Welk materiaal is het beste voor montage op zonne-energie op kustpannendaken?

SUS316 roestvrij staal wordt aanbevolen voor omgevingen met een hoog zoutgehalte of in zee vanwege de verbeterde corrosieweerstand.

15.4 Hoeveel dakhaken zijn er per kilowatt nodig?

Het aantal haken is afhankelijk van de classificatie van de windzone, de modulegrootte en de railoverspanning. Structurele berekeningen moeten voldoen aan de ASCE 7-belastingcriteria.

15.5 Moeten dakhaken op zonne-energie worden voorzien van een dakgoot?

In sommige pannendaksystemen wordt de integratie van dakpannen of waterdichte membranen aanbevolen om lekkagepreventie op de lange termijn te verbeteren.

15.6 Wat veroorzaakt scheuren in tegels tijdens het leggen?

Veelvoorkomende oorzaken zijn onder meer onvoldoende speling, te vast aandraaien, onjuiste hijstechniek en ongelijkmatige verdeling van de last.

15.7 Hoe kan de installatietijd worden verkort?

Het gebruik van verstelbare, voorgemonteerde haken en gestandaardiseerde railinterfaces verbetert de installatie-efficiëntie aanzienlijk.

16. Strategische conclusie: technische precisie stimuleert de winstgevendheid van projecten

Het juiste kiezenzonne-dak haakvoor eenpannendak zonne-montagesysteemis een multidimensionale technische beslissing. Tegelgeometrie, lastoverdrachtsgedrag, corrosieomgeving en installatieworkflow moeten allemaal samen worden geëvalueerd.

Voor projecten op commerciële schaal bepaalt het bevestigingssysteem:

• Structurele naleving
• Installatieproductiviteit
• Blootstelling aan garantie
• Onderhoudskosten gedurende de levenscyclus
• Betrouwbaarheid op portfolioniveau

Een goed ontworpen verstelbaardakhaak voor pannendaktoepassingen verminderen de onzekerheid in het veld, verbeteren de verdeling van de belasting en verbeteren de waterdichte integriteit. Wanneer ondersteund door gedocumenteerde structurele validatie en productieconsistentie, bieden dergelijke systemen stabiliteit op de lange termijn en meetbare kostenvoordelen.

Engineeringprecisie op bevestigingsniveau vertaalt zich direct in verbeterde projectmarges en verminderd operationeel risico. Voor installateurs, EPC-aannemers en inkoopteams die zonne-energieportfolio's met pannendaken beheren, die de juiste keuze makenFabrikant van zonne-dakhakenis niet simpelweg een inkoopbeslissing, het is een structurele strategie.

Referenties

• Amerikaanse Vereniging van Civiele Ingenieurs. (2022).Minimale ontwerpbelastingen en bijbehorende criteria voor gebouwen en andere constructies (ASCE/SEI 7-22). ASCE.
• Amerikaanse Houtraad. (2018).Nationale ontwerpspecificatie houtbouw (NDS). Amerikaanse Houtraad.
• Internationale Organisatie voor Standaardisatie. (2012).ISO 9223: Corrosie van metalen en legeringen – Corrosiviteit van atmosferen – Classificatie. ISO.
• Internationale Coderaad. (2021).Internationale wooncode (IRC). ICC.
• Kopp, GA, Farquhar, S., & Morrison, M. (2012). Windbelastingen op zonnepanelen op het dak.Journal of Wind Engineering en Industriële Aerodynamica, 111, 100–111.
