Versterking van PV-hekwerk in regio met hoge windsnelheden: technische gids voor EPC-aannemers en -installateurs

Structurele versterkingsoplossingen voor PV-afrasteringssystemen met hoge windsnelheden

Versterkte aluminiumlegeringsstructuren versus traditioneel staal

Materiaalkeuze is een van de meest kritische beslissingen in de industrieVersterking van PV-hekwerk, vooral in omgevingen met veel wind en corrosie. Traditionele gegalvaniseerde staalconstructies zijn weliswaar op de korte termijn kosteneffectief, maar lijden vaak onder versnelde degradatie in kust- of vochtige gebieden. Systemen van zeer sterke aluminiumlegeringen bieden daarentegen een superieur evenwicht tussen gewicht, corrosieweerstand en structurele prestaties.

Vanuit technisch perspectief biedt een aluminiumlegering (meestal 6005-T5 of 6063-T6) een uitstekende treksterkte, terwijl de dode belasting op de fundering aanzienlijk wordt verminderd. Deze gewichtsvermindering verbetert direct de efficiëntie van de installatie en verlaagt de transportkosten – belangrijke overwegingen voor EPC-aannemers die grootschalige implementaties beheren.

Wanneer gecombineerd metSUS304 roestvrijstalen bevestigingsmiddelenAluminiumconstructies vormen een corrosiebestendig systeem dat bestand is tegen zoutnevelomgevingen van meer dan 720 uur. Vergeleken met thermisch verzinkt (HDG) staal, dat na verloop van tijd coatingdefecten kan ontwikkelen, zorgt deze combinatie voor duurzaamheid op de lange termijn met minimaal onderhoud.

Geoptimaliseerd paalontwerp voor windbestendigheid

Afrasteringspalen fungeren als de belangrijkste dragende componenten in elk zonneschermsysteem. In regio's met veel wind is een ontoereikend paalontwerp een van de belangrijkste oorzaken van structureel falen. Versterkte PV-afrasteringssystemen vereisen palen met een grotere wanddikte, doorgaans ≥2,0 mm, om buiging en knik onder zijdelingse windbelastingen te weerstaan.

Even belangrijk is deinbeddingsdiepte. Voor de meeste toepassingen bij sterke wind wordt een minimale diepte van 800 mm aanbevolen, hoewel dit kan toenemen afhankelijk van de bodemgesteldheid en de windklasse. Een diepere verankering vergroot de weerstand tegen kantelmomenten en opwaartse krachten.

Geavanceerde ontwerpen kunnen ook het volgende omvatten:

• Hoedvormige of C-vormige paalprofielen voor verbeterd traagheidsmoment
• Versterkte grondplaten voor op beton gemonteerde systemen
• Anti-rotatiefuncties om torsie-instabiliteit te voorkomen

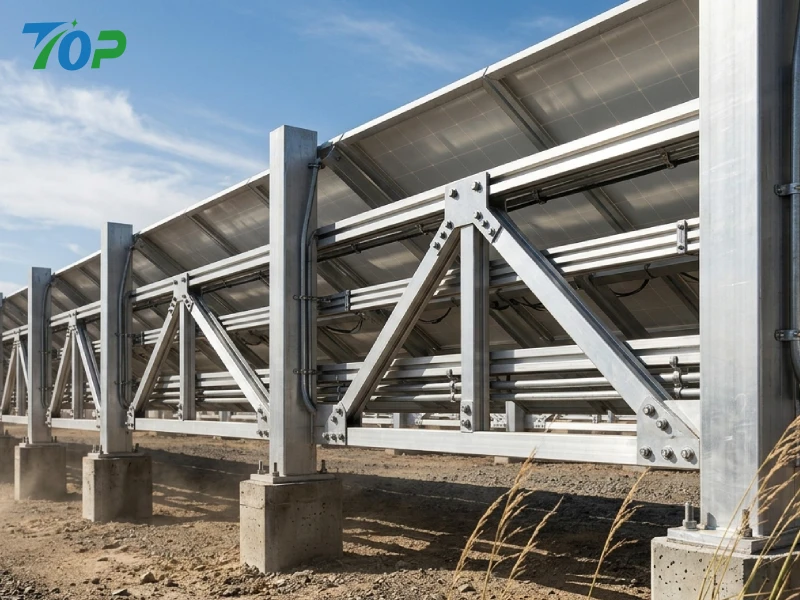

Cross-Bracing & driehoekig versterkingsontwerp

Een van de meest effectieve manieren om de structurele stijfheid in de wereld te verbeterenwindbestendige PV-afrasteringssystemengebeurt via kruisverbanden. Door diagonale elementen te introduceren, kunnen belastingen worden herverdeeld over meerdere structurele elementen, waardoor de spanningsconcentraties op kritieke punten aanzienlijk worden verminderd.

De driehoekige wapeningsgeometrie is bijzonder effectief omdat deze buigkrachten omzet in axiale krachten, waar materialen efficiënter tegen bestand zijn. Deze ontwerpbenadering minimaliseert vervorming onder winddruk en verbetert de algehele systeemstabiliteit.

Voor EPC-aannemers kan het integreren van vooraf ontworpen verstevigingsmodules ook de installatie stroomlijnen, waardoor de fabricagetijd ter plaatse wordt verminderd en de technische nauwkeurigheid behouden blijft.

Hoogwaardige bevestigingsmiddelen en klemsystemen

Bevestigingsmiddelen worden vaak over het hoofd gezien, maar toch spelen ze een cruciale rol bij het behouden van de structurele integriteit onder dynamische windbelastingen. Bij toepassingen met veel wind moeten alle bouten, moeren en klemmen gemaakt zijnSUS304 of SUS316 roestvrij staalom zowel sterkte als corrosiebestendigheid te garanderen.

Koppelcontrole is net zo belangrijk. Te weinig aangedraaide bouten kunnen na verloop van tijd losraken, terwijl te strak aangedraaide bevestigingsmiddelen materiaalmoeheid kunnen ervaren. Het implementeren van een koppelgestuurde installatie – meestal met behulp van gekalibreerde momentsleutels – zorgt voor een consistente voorspanning over alle verbindingen.

Aanbevolen praktijken zijn onder meer:

• Gebruik anti-losmaakringen of borgmoeren
• Het aanbrengen van schroefdraadborgmiddelen in kritische verbindingen
• Uitvoeren van koppelverificatie na installatie

Aërodynamische optimalisatie

Naast structurele versterking speelt aerodynamisch ontwerp een sleutelrol bij het verminderen van windbelastingen. Stevige hekpanelen kunnen een aanzienlijke windweerstand creëren, wat leidt tot hogere schade aan structurele componenten. Geoptimaliseerde ontwerpen maken daarentegen een gedeeltelijke luchtstroom mogelijk, waardoor de totale belasting wordt verminderd.

Effectieve strategieën zijn onder meer:

• Introductie van gecontroleerde afstand tussen panelen
• Gebruik van geperforeerde of gaasafrasteringssystemen
• Aanpassing van de kantelhoeken van het paneel om de luchtweerstandscoëfficiënten te minimaliseren

Deze ontwerpoptimalisaties verbeteren niet alleen de structurele prestaties, maar verminderen ook de materiaalvereisten, wat bijdraagt ​​aan een betere kostenefficiëntie en een verbeterde ROI.

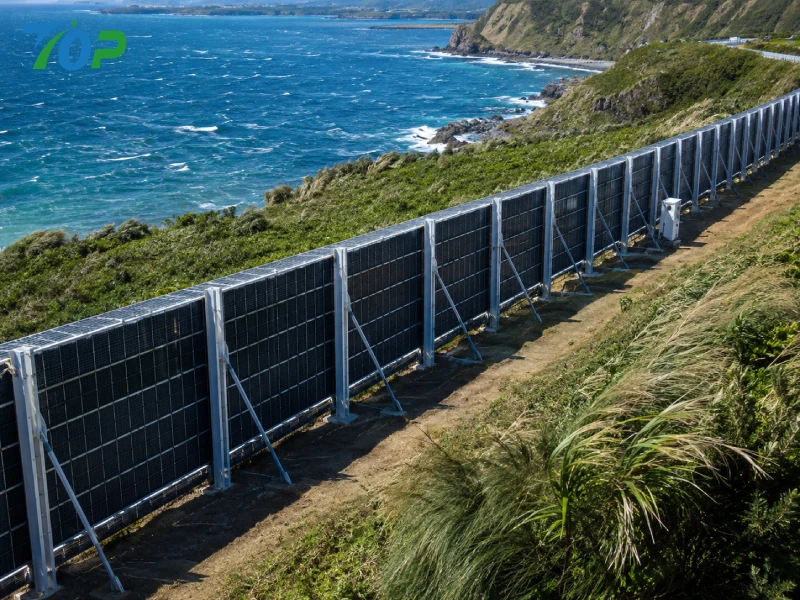

Funderingstechniek voor de stabiliteit van PV-omheiningen in gebieden met sterke wind

Vergelijking van grondmontage versus betonnen fundering

De keuze tussen aangedreven grondpalen en betonfunderingen heeft directe invloed op de systeemstabiliteit en installatiesnelheid. Op de grond gemonteerde systemen zijn sneller te installeren en kosteneffectiever in geschikte bodemomstandigheden, maar bieden mogelijk beperkte weerstand in zones met extreem veel wind.

Betonnen funderingen zijn weliswaar arbeidsintensiever, maar bieden een superieur draagvermogen en worden aanbevolen voor:

• Kustgebieden met veel windblootstelling
• Zachte of zandige bodems met een laag draagvermogen
• Projecten die structurele betrouwbaarheid op de lange termijn vereisen

Impact op de bodemgesteldheid (zand, klei, rotsachtig terrein)

Bodemeigenschappen hebben een directe invloed op de prestaties van de fundering. Zandgronden bieden bijvoorbeeld een slechte zijdelingse weerstand en vereisen mogelijk een diepere inbedding of grotere betonnen funderingen. Kleigronden kunnen voor een betere cohesie zorgen, maar kunnen gevoelig zijn voor door water veroorzaakte uitzetting en inkrimping.

Rotsachtig terrein biedt weliswaar een hoog draagvermogen, maar biedt ook installatie-uitdagingen waarvoor mogelijk gespecialiseerde boorapparatuur nodig is. Voor EPC-aannemers is het uitvoeren van geotechnisch onderzoek vóór de installatie essentieel voor het selecteren van het juiste funderingsontwerp.

Aanbevolen funderingsdiepte en -diameter per windklasse

Het ontwerp van de fundering moet worden afgestemd op de lokale windclassificaties. Als algemene richtlijn:

• Gematigde windzones: 600–800 mm inbeddingsdiepte
• Zones met veel wind: 800–1200 mm inbeddingsdiepte
• Extreme windzones (gevoelig voor tyfoon): ≥1200 mm met gewapend beton

De diameter van de fundering moet ook proportioneel worden vergroot om de opwaartse krachten te weerstaan, vooral op zachte grond.

Anti-opwaartse ontwerptechnieken

Opwaartse krachten die door harde wind worden gegenereerd, kunnen zelfs goed ontworpen constructies in gevaar brengen als ze niet op de juiste manier worden aangepakt. Effectieve anti-uplift-strategieën zijn onder meer:

• Gebruik van ankerbouten ingebed in betonnen funderingen
• Met vergrote voetbases om de weerstand te vergroten
• Het toevoegen van grondankers of spiraalpalen voor extra stabiliteit

Deze maatregelen zijn vooral belangrijk in kust- en tyfoongevoelige gebieden, waar verticale windkrachten net zo kritisch kunnen zijn als zijdelingse belastingen.

Waterdichtheid en anti-corrosie ontwerp in omgevingen met veel wind aan de kust

Weerstand tegen zoutnevel (teststandaard ≥720 uur)

In kustomgevingen is corrosie een primaire factor die de levensduur van het systeem beïnvloedt. Hoge kwaliteitPV-hekversterkingssystemenmoeten voldoen aan de zoutsproeitestnormen van minimaal 720 uur om duurzaamheid op de lange termijn te garanderen.

Dit weerstandsniveau is essentieel om structurele degradatie te voorkomen en de mechanische prestaties in de loop van de tijd te behouden.

Materiaalkeuze: SUS304 versus SUS316 versus HDG-staal

De materiaalkeuze heeft een aanzienlijke invloed op de corrosieweerstand:

• SUS304:Standaardoptie met uitstekende corrosieweerstand voor de meeste omgevingen
• SUS316:Verbeterde weerstand voor zeer corrosieve kust- of industriële gebieden
• HDG-staal:Lagere kosten maar verminderde duurzaamheid in omstandigheden met veel zout

Voor B2B-kopers zorgt de selectie van het juiste materiaal voor een optimale balans tussen kosten en prestaties.

EPDM-afdichting en mechanisch compressieontwerp

Het binnendringen van water kan zowel structurele componenten als elektrische systemen in gevaar brengen. EPDM-rubberafdichting, gecombineerd met mechanische compressie, zorgt voor een betrouwbare waterdichtheid voor aansluitpunten en montageinterfaces.

Dit ontwerp garandeert langdurige afdichtingsprestaties, zelfs bij thermische uitzetting en krimp.

Duurzaamheid op lange termijn versus onderhoudskosten

Hoewel materialen en versterkingsstrategieën van hogere kwaliteit de initiële kosten kunnen verhogen, verminderen ze de onderhoudsfrequentie en vervangingsbehoeften aanzienlijk. Voor EPC-aannemers en distributeurs vertaalt dit zich in lagere levenscycluskosten en een verbeterde projectwinstgevendheid.

Uiteindelijk investeren in robuustVersterking van PV-hekwerkSolutions is een strategische beslissing die de systeembetrouwbaarheid vergroot, de risico's minimaliseert en een superieure ROI oplevert in omgevingen met veel wind.

Optimalisatie van installatie-efficiëntie voor EPC-aannemers

Voorgemonteerde componenten om arbeid ter plaatse te verminderen

Bij projecten in regio's met veel wind draait de installatie-efficiëntie niet alleen om snelheid; het heeft ook rechtstreeks invloed op de projectkosten, de toewijzing van arbeidskrachten en de blootstelling aan risico's. Een van de meest effectieve strategieën voor het verbeteren van de efficiëntie inVersterking van PV-hekwerksystemen is het gebruik van voorgemonteerde componenten. Door complexe assemblageprocessen van de bouwplaats naar de fabriek te verplaatsen, kunnen EPC-aannemers de arbeidstijd op locatie aanzienlijk verkorten en menselijke fouten minimaliseren.

Voorgemonteerde modules omvatten doorgaans:voorgeboorde aluminium rails, geïntegreerde klemmenen vooraf geconfigureerde postverbindingen. Deze aanpak garandeert een consistente kwaliteitscontrole en zorgt ervoor dat installatieteams zich kunnen concentreren op het positioneren en verankeren in plaats van op de fabricage van componenten.

Voor grootschalige projecten vertaalt zich dit in:

• Verminderde installatietijd met 20-40%
• Minder afhankelijkheid van hoogopgeleide arbeidskrachten
• Verbeterde installatieconsistentie op meerdere locaties

Modulair hekwerkontwerp voor snellere implementatie

Modulair ontwerp is een sleutelfactor voor de schaalbare inzet van zonneschermen. In versterkte fotovoltaïsche afrasteringssystemen zorgt de modulariteit ervoor dat gestandaardiseerde componenten in verschillende projecten kunnen worden gebruikt, waardoor het voorraadbeheer wordt verbeterd en de complexiteit van de inkoop wordt verminderd.

Elke module bestaat doorgaans uit:

• Gestandaardiseerde paneelafmetingen
• Uniforme montage-interfaces
• Verwisselbare structurele componenten

Deze ontwerpfilosofie versnelt niet alleen de installatie, maar vereenvoudigt ook het onderhoud en toekomstige upgrades. Voor distributeurs verbeteren modulaire systemen de SKU-standaardisatie, waardoor bulkinkoop efficiënter en kosteneffectiever wordt.

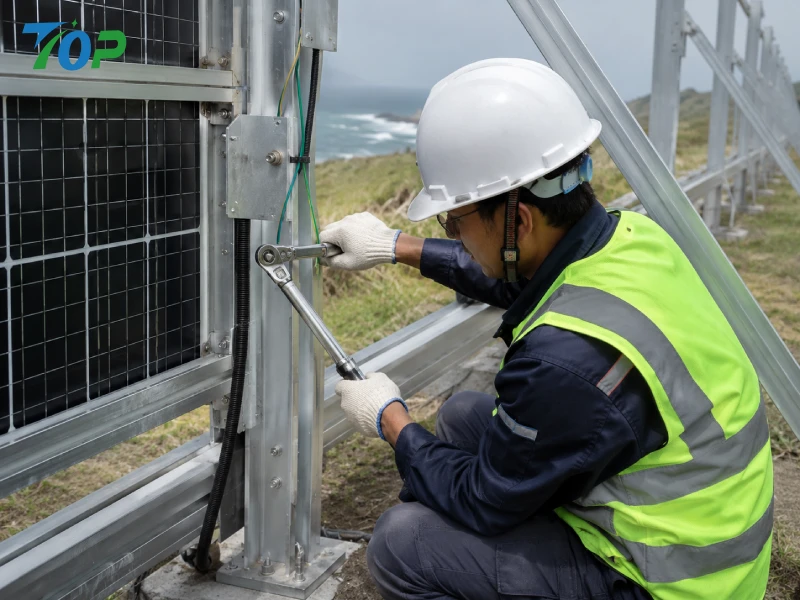

Koppelgestuurde installatieworkflow

Bij toepassingen met veel wind is onjuiste bevestiging een van de meest voorkomende oorzaken van systeemstoringen. Het implementeren van een koppelgestuurde installatieworkflow is essentieel om de structurele integriteit en betrouwbaarheid op lange termijn te garanderen.

Best practices zijn onder meer:

• Gebruik van gekalibreerde momentsleutels voor alle kritische verbindingen
• Het definiëren van koppelspecificaties op basis van materiaaltype en boutmaat
• Registratie van koppelwaarden als onderdeel van de kwaliteitsborgingsdocumentatie

Dit niveau van procescontrole is vooral belangrijk voor projecten waarvoor certificering of inspectie door derden vereist is, omdat het traceerbaarheid biedt en naleving van technische normen garandeert.

Veelvoorkomende installatiefouten die u moet vermijden in gebieden met veel wind

Zelfs bij materialen van hoge kwaliteit kan een onjuiste installatie de effectiviteit ervan in gevaar brengenVersterking van PV-hekwerk. Veel voorkomende fouten zijn onder meer:

• Onvoldoende inbeddingsdiepte
• Het negeren van bodemvariaties op de locatie
• Inconsistente torsietoepassing op bevestigingsmiddelen
• Onjuiste uitlijning leidt tot een ongelijkmatige verdeling van de belasting

Om deze problemen te voorkomen is een combinatie van goede training, gestandaardiseerde procedures en toezicht ter plaatse vereist. Voor EPC-aannemers kan investeren in de opleiding van installateurs het nabewerkingswerk en de garantieclaims aanzienlijk verminderen.

Vergelijking: standaard PV-afrastering versus versterkte PV-afrasteringssystemen voor hoge windsnelheden

Vergelijking van structurele sterkte

Standaard PV-afrasteringssystemen zijn doorgaans ontworpen voor gematigde omgevingsomstandigheden en houden mogelijk geen rekening met extreme windbelastingen. Versterkte systemen zijn daarentegen ontworpen met hogere veiligheidsmarges, dikkere materialen en geoptimaliseerde structurele geometrie.

Dit resulteert in een aanzienlijk verbeterde weerstand tegen buigen, optillen en vermoeidheid onder cyclische windbelastingen.

Vergelijking van installatietijden

Hoewel versterkte systemen misschien complexer lijken, resulteert hun modulaire en voorgemonteerde ontwerp vaak in snellere installatietijden vergeleken met traditionele systemen die uitgebreide aanpassingen ter plaatse vereisen.

Voor EPC-aannemers betekent dit kortere projecttijdlijnen en lagere arbeidskosten.

Levenscycluskosten (LCOE-impact)

Vanuit financieel perspectief heeft de keuze tussen standaard en versterkte systemen een directe impact op de Levelized Cost of Energy (LCOE). Hoewel versterkte systemen hogere initiële investeringen met zich meebrengen, bieden ze:

• Lagere onderhoudskosten
• Minder stilstand
• Langere levensduur van het systeem

Deze factoren dragen bij aan een meer voorspelbare en gunstigere ROI gedurende de levenscyclus van het project.

Onderhoudsfrequentie en uitvalpercentage

Standaardsystemen in gebieden met veel wind vereisen vaak frequente inspecties en reparaties, waardoor de operationele kosten stijgen. Versterkte PV-afrasteringssystemen zijn daarentegen ontworpen met het oog op duurzaamheid, wat resulteert in lagere uitvalpercentages en een lagere onderhoudsfrequentie.

Deze betrouwbaarheid is vooral belangrijk voor projecten op nutsschaal waarbij stilstand tot aanzienlijk omzetverlies kan leiden.

Professionele installatieaanbevelingen voor PV-afrasteringsprojecten met hoge windsnelheden

Succesvolle implementatie vanVersterking van PV-hekwerksystemen in omgevingen met veel wind vereisen een combinatie van technische precisie en praktische installatie-expertise. Op basis van de beste praktijken in de sector moeten EPC-aannemers de volgende aanbevelingen overnemen:

• Voer vóór het ontwerp gedetailleerde locatiespecifieke windbelastingbeoordelingen uit
• Selecteer gecertificeerde materialen zoals SUS304/SUS316 roestvrij staal en TUV-geteste componenten
• Zorg voor een goed funderingsontwerp op basis van bodem- en windomstandigheden
• Implementeer koppelgestuurde installatieprocessen
• Voer structurele inspecties en kwaliteitscontroles na de installatie uit

Tips:Voor complexe projecten met veel wind kan de samenwerking met een ervaren fabrikant de technische risico's aanzienlijk verminderen. Neem contact op met ons technisch team voor ontwerpondersteuning op maat, structurele berekeningen en projectspecifieke optimalisatieoplossingen.

Overwegingen bij bulkinkoop voor distributeurs en EPC-kopers

Standaardisatie en inventariscompatibiliteit

Voor distributeurs en grote EPC-bedrijven is productstandaardisatie essentieel voor efficiënt voorraadbeheer. ModulairVersterking van PV-hekwerksystemen met uitwisselbare componenten maken een beter voorraadbeheer mogelijk en verminderen de noodzaak voor projectspecifiek maatwerk.

Certificeringsvereisten (TUV, ISO, traceerbaarheid van materialen)

Certificering speelt een cruciale rol bij het waarborgen van de productkwaliteit en naleving. Kopers moeten voorrang geven aan leveranciers die:

• TUV-certificering voor structurele componenten
• ISO-gecertificeerde productieprocessen
• Volledige documentatie over de traceerbaarheid van materialen

Deze certificeringen garanderen niet alleen de betrouwbaarheid, maar vergemakkelijken ook de goedkeuring en financiering van projecten.

Kostenoptimalisatie bij grootschalige inkoop

Bulkaankopen bieden aanzienlijke kostenvoordelen, maar vereisen een zorgvuldige planning. De belangrijkste strategieën zijn onder meer:

• Orders consolideren om volumekortingen te realiseren
• Het selecteren van gestandaardiseerde componenten om de SKU-complexiteit te verminderen
• Logistiek coördineren om de transportkosten te minimaliseren

Logistiek & Verpakking voor Grote Projecten

Efficiënte verpakking en logistiek zijn van cruciaal belang voor het beschermen van materialen tijdens transport en het garanderen van een vlotte afhandeling op locatie. Hoogwaardige leveranciers bieden geoptimaliseerde verpakkingsoplossingen die het schaderisico verminderen en de losefficiëntie verbeteren.

Waarom kiezen voor TOPFENCE Solar als uw fabrikant van PV-omheiningen

Als gespecialiseerde fabrikant van fotovoltaïsche montage- en afrasteringssystemen levert TOPFENCE SOLAR technische oplossingen op maat voor omgevingen met veel wind. Met geavanceerde aluminium extrusietechnologie en precisieproductiemogelijkheden levert het bedrijf hoogwaardige systemen die zijn ontworpen voor duurzaamheid en efficiëntie.

De belangrijkste voordelen zijn onder meer:

• Compleet productportfolio voor uiteenlopende projectbehoeften
• Bewezen prestaties in installaties aan de kust en bij sterke wind
• Sterke R&D-mogelijkheden met gepatenteerde structurele ontwerpen
• Betrouwbare wereldwijde toeleveringsketen voor grootschalige EPC-projecten

Door technische expertise te combineren met uitmuntende productie, ondersteunt TOPFENCE Solar EPC-aannemers en distributeurs bij het leveren van betrouwbare zonne-energieprojecten met een hoge ROI.

Veelgestelde vragen: ontwerp en aanschaf van PV-afrasteringsystemen voor hoge windsnelheden

Vraag 1 Tegen welke windsnelheid zijn versterkte PV-hekken bestand?

Afhankelijk van het ontwerp en de materialen zijn versterkte systemen bestand tegen windsnelheden van meer dan 40–60 m/s, mits ze op de juiste manier zijn ontworpen en geïnstalleerd.

Vraag 2 Is aluminium sterk genoeg voor omgevingen met veel wind?

Ja. Hoogwaardige aluminiumlegeringen bieden uitstekende sterkte-gewichtsverhoudingen en kunnen, indien goed ontworpen, in veel toepassingen beter presteren dan traditioneel staal.

Q3 Hoe diep moeten schuttingpalen geplaatst worden?

Normaal gesproken 800–1200 mm, afhankelijk van de bodemgesteldheid en de vereisten voor windbelasting.

V4 Welke certificeringen moet ik van leveranciers eisen?

Zoek naar TUV-certificering, ISO-productienormen en documentatie over de traceerbaarheid van materialen.

Vraag 5 Hoe kan ik de installatietijd verkorten zonder de veiligheid in gevaar te brengen?

Gebruik modulaire, voorgemonteerde systemen en implementeer gestandaardiseerde installatieprocedures met koppelregeling.

Vraag 6 Wat is de typische levensduur in kustomgevingen?

Met de juiste materialen en versterking kunnen systemen 20 tot 25 jaar of langer meegaan met minimaal onderhoud.

Vraag 7 Kunnen versterkte PV-hekken de onderhoudskosten verlagen?

Ja. Verbeterde duurzaamheid en structurele stabiliteit verminderen de noodzaak voor reparaties en inspecties aanzienlijk.

Vraag 8 Hoe kiest u tussen SUS304- en SUS316-materialen?

SUS304 is geschikt voor de meeste omgevingen, terwijl SUS316 wordt aanbevolen voor zeer corrosieve kust- of industriële gebieden.

Conclusie: Betrouwbaarheid van de techniek bevordert de ROI op lange termijn

In gebieden met veel wind isVersterking van PV-hekwerkis niet simpelweg een ontwerpverbetering; het is een fundamentele vereiste om de veiligheid, duurzaamheid en financiële prestaties van het systeem te garanderen. Door geavanceerde materialen, een geoptimaliseerd structureel ontwerp en nauwkeurige installatiepraktijken te integreren, kunnen EPC-aannemers de risico's aanzienlijk verminderen en de projectresultaten verbeteren.

Uiteindelijk hangt het succes van elk zonneschermproject af van een holistische benadering die technische nauwkeurigheid in evenwicht brengt met praktische efficiëntie. Investeren in versterkte systemen vandaag de dag zorgt voor stabiele prestaties, lagere levenscycluskosten en een sterker rendement in de komende jaren.
