Montagesysteem voor pannendakhaken

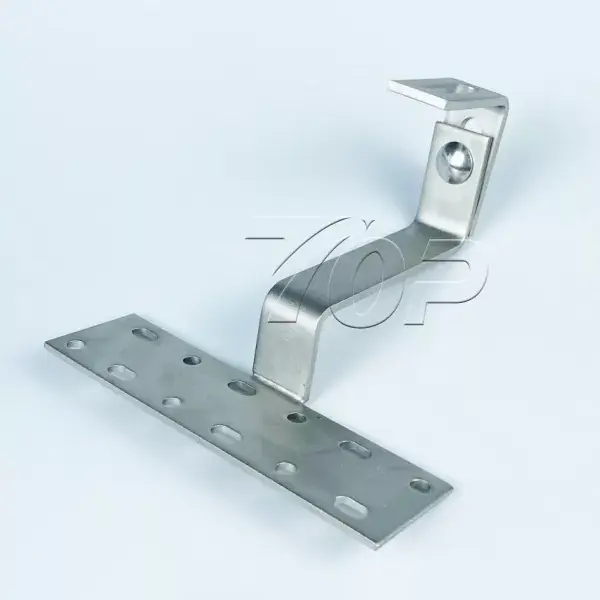

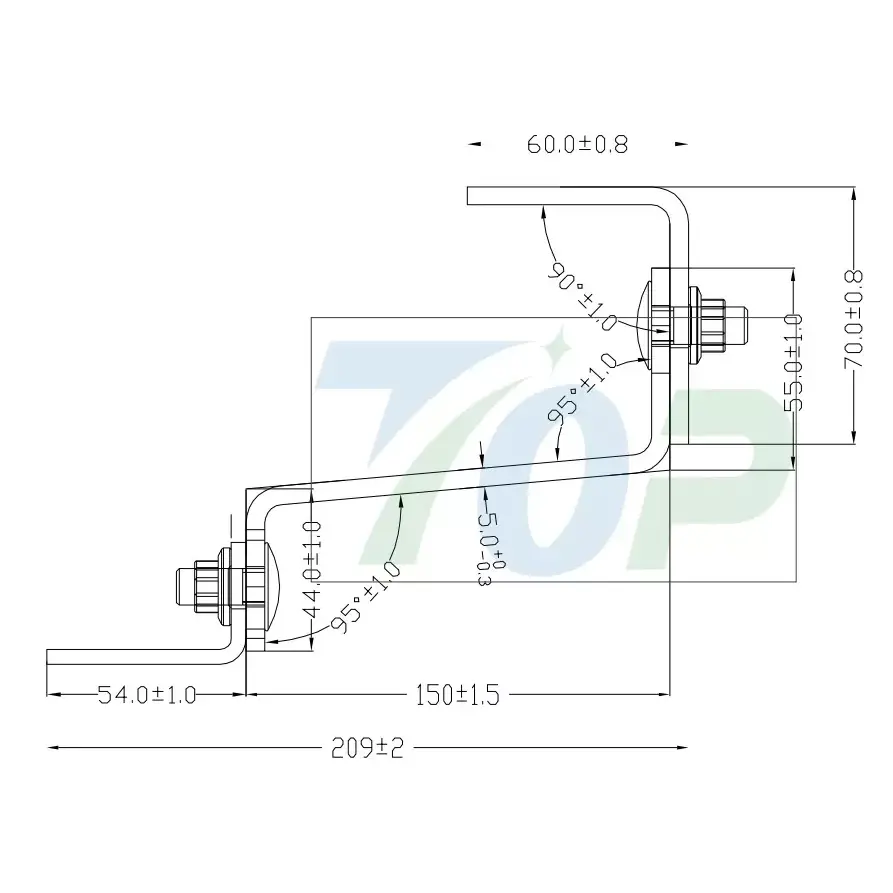

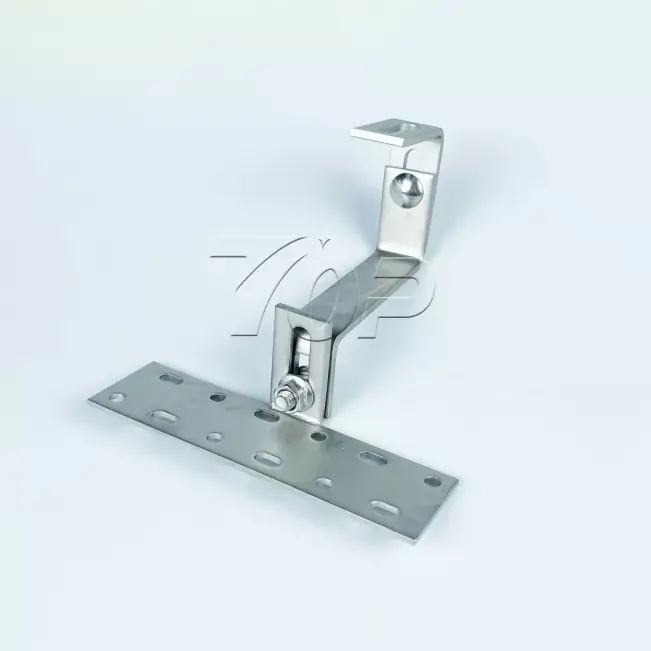

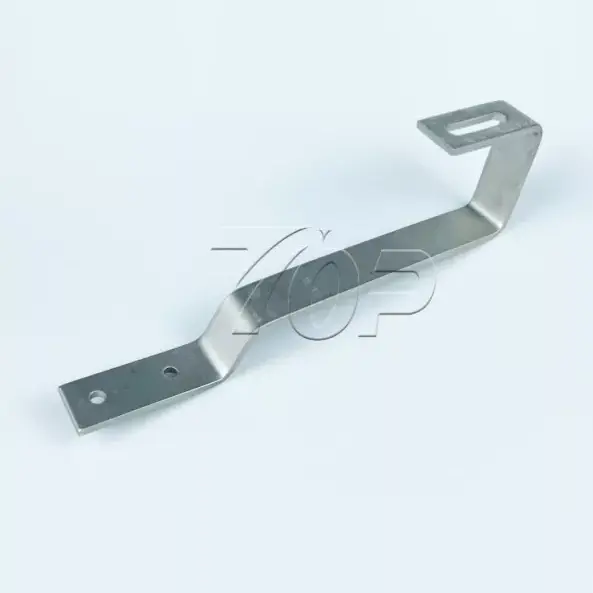

Op zoek naar een betrouwbare Chinese fabrikant en leverancier? Zoek niet verder! Topfencesolar is een toonaangevende fabriek die hoogwaardige pannendakhaakmontagesystemen aanbiedt. Topfencesolar dakhaakconstructieontwerp, onderdeelnr: TF-AHK-H12 is een ontwerp in twee hoogtes verstelbaar, roestvrij staal met een dikte van 5 mm, lengte van 120-150 mm.

Technische vereisten:

1. Laspassages zijn gelijkmatig dicht, met een prachtig oppervlak, zonder ondersnijding, barst of blaasgat, ect.

2. Secties zijn vlak zonder scherpe rand, scherpe hoek of braam, enz.

3. Niet-geïdentificeerde tolerantie wordt geïmplementeerd volgens M-graad (GB/T 1804-2000).

4. Geen markering voor een rechte hoek.

5. Oppervlaktebehandeling wordt uitgevoerd volgens de eisen van de klant.

Anders dan traditionele grondmontage verhoogt de dakmontageoplossing effectief de benuttingsgraad van zonne-energie. Het pannendakhaakmontagesysteem van Topfencesolar wordt populair gebruikt in residentiële en commerciële zonne-energiecentrales. De oplossing met behulp van een speciale haakvorm, ontworpen op basis van het pannendak, installatie op de houten dakbalk, de buigvorm van het haaklichaam is 100% contactloze hechting op het dak zonder de tegels te beschadigen. En dit ontwerp kon het originele dak veilig houden zonder penetratie op het dak en het minimale risico op waterlekkage verminderen.

Materiaal:

De ontwerpen van het Topfencesolar dakhaakmontagesysteem zijn voornamelijk samengesteld uit roestvrij staal, we behouden de hoge kwaliteit en het duurzame gebruik op lange termijn met meer dan 25 jaar gebruik van service. Het materiaal is SUS304 roestvrij staal. En een systeem dat gebruik maakt van Al6005-T5 aluminium rails om zonnepanelen op het dak stevig te ondersteunen.

De oppervlaktebehandeling van de rail voor deze haak: aluminium met een anodiserende oppervlaktebehandeling van ≥15 μm.

Prestaties: aluminiumconstructies uitstekend corrosiebestendig houden onder verschillende religieuze toepassingen en zelfs in een gecompliceerde klimaatomgeving.

Certificaten: Topfencesolar-haak voldoet aan SGS/CE/TUV en de productiekwaliteit voldoet aan de SGS-norm.

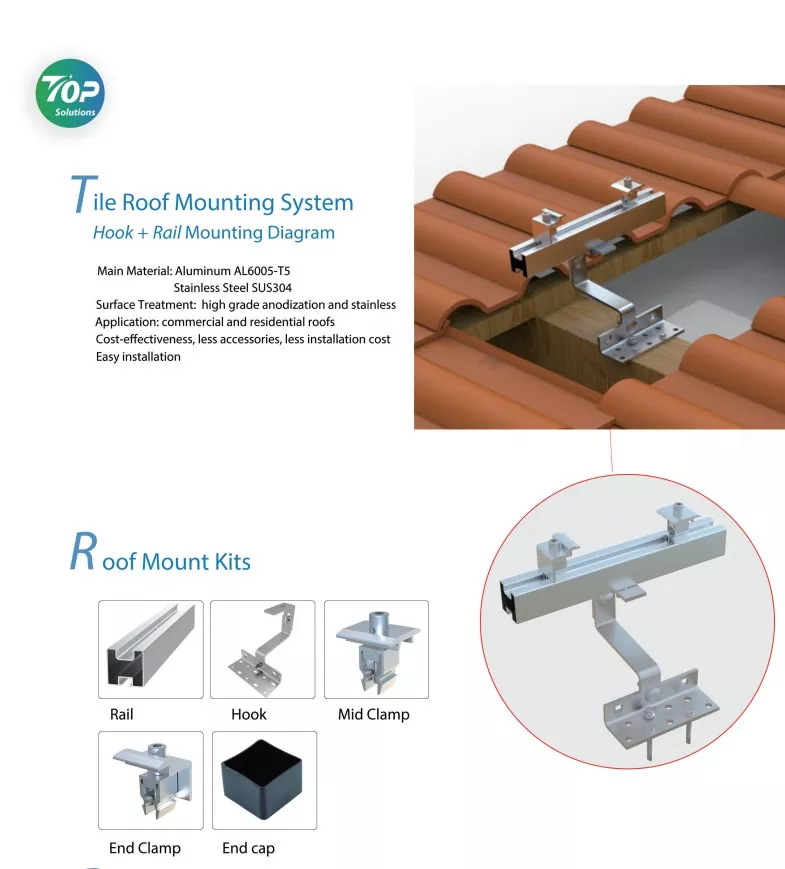

Onderdelen pannendakhaken:

Knipperend: rubber

Haakarm: SUS304 staal

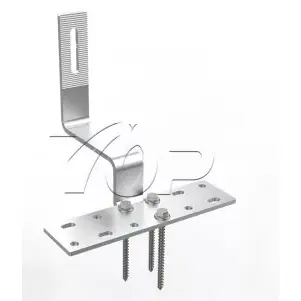

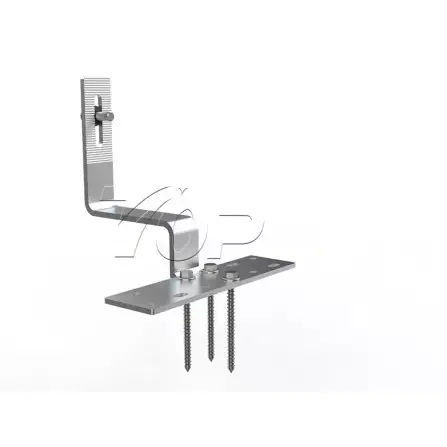

Bevestigingsmiddelen: schroeven/zelfdraadpen

Railklemmen: middenklem/eindklem

Voordelen:

De voordelen van deze snelle installatie van Topfencesolar dakhaken zijn dat deze snel te installeren zijn tegen de laagste kosten en dat er minimale wijzigingen aan de oorspronkelijke structuur van het dak worden aangebracht. Dit haakmontagesysteem heeft dus een hoge esthetische aantrekkingskracht en past goed bij het dak.

We hebben ook zwarte kleuropties die ook beroemd zijn op de Europese markt.

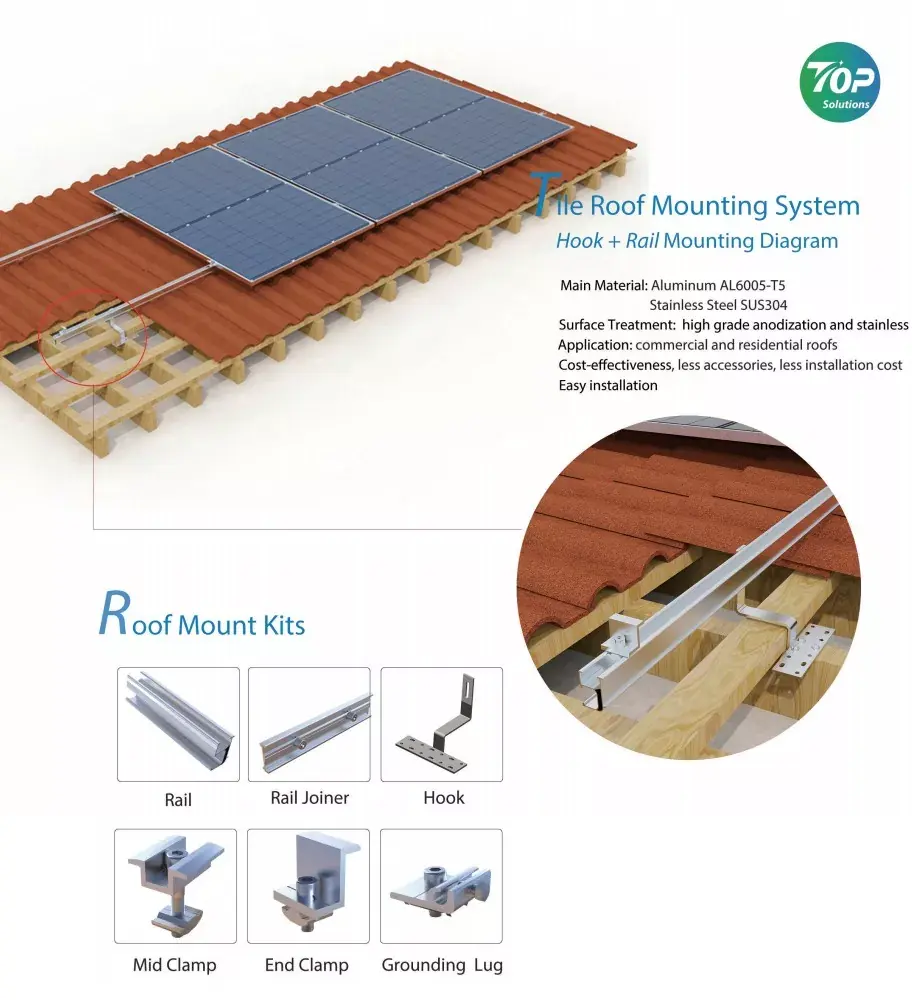

De toepassing is geschikt voor het pannendakmontagesysteem van zonnepanelen. Het detailmodel omvat montagebeugels voor zonnedakhaken + montage op aluminium rails.

Installatiestappen:

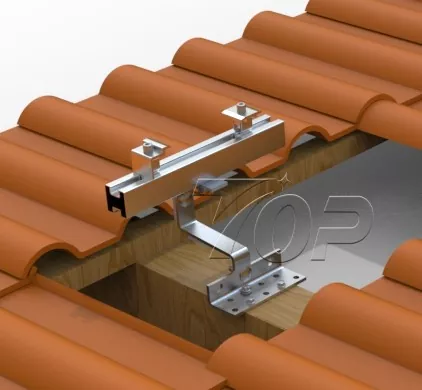

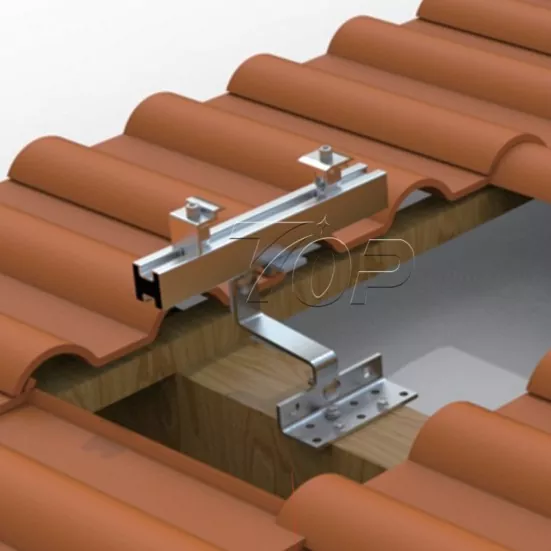

Eerste stap: De volledige systeemstructuur op het pannendak wordt met schroeven of bouten bevestigd aan de railhaak op de houten dakbalk.

Tweede stap: Het monteren van de Topfencesolar aluminium rails op de haken, verschillende rails kunnen met elkaar verbonden worden door middel van railverbinders.

Derde stap: Zodra alle dakhaken gereed zijn en de aluminium rails erop zijn bevestigd, kunt u de zonnepanelen monteren. Voordat u de PV-panelen monteert, bevestigt u de lay-out van de paneelarray met het ingenieursteam van Topfencesolar om de installatie in verticale of landschappelijke oriëntatie af te ronden. Plaats vervolgens PV-panelen in 1 rwo met 4-14 of meer panelen per set, of twee panelen op één rij, 4-20 eenheden zonnepanelen in één kolom op de rails. Het aantal rij- en kolompanelen is afhankelijk van de dakgrootte en de zonzijde. Over de professionele details, hoe u de lay-out van de zonnepanelen op uw dak kunt ontwerpen en welk vermogen uw dak op het dak zou kunnen installeren, kunt u deze raadplegen bij het TOPrfence-team van energie-ingenieurs.

Vierde stap: Het verbinden van de zonnepanelen op de aluminium rails met Topfencesolar Mid-clmaps en eindigen met de End-clmaps om deze zonnepanelen veilig op de pannendaken te bevestigen.

De factoren beïnvloeden het ontwerp van de structuur en de montage van zonnepanelen:

1. De dakgrootte - bepaalt de stroomcapaciteit, hoe groot u op uw gebouw kunt installeren.

2. Het type dak: verschillende daktypes hebben verschillende montageoplossingen. Schuin pannendak, het kiezen van haken met rails is een van de beste oplossingen, lagere kosten, hoge sterkte van de ondersteuning van zonnepanelen en een lichtgewicht structuur die goed is voor het veilig laden van het dakgewicht. Maar net als bij een metalen dak of een betonnen dak moet u kiezen voor L-voeten + railstructuur of ballastsystemen, enz. Raadpleeg het Topfencesolar Engineer-team.

3. Afmeting van de zonnepanelen en het vermogen van elk paneel. Het houdt verband met de gewichtsbelasting van de constructie.

4. De windsnelheid. De structuur van het pannendakhaakmontagesysteem moet voldoende sterk zijn om windsnelheden van 2 m/s tot 70 m/s te weerstaan ​​(de gemiddelde windsnelheid geteld met standaard 3 seconden).

5. Het materiaal van de structuur: momenteel worden staal en aluminium het meest gebruikt en gebruikt in de montageconstructies, want de dakconstructie moet het lichtgewicht materiaal kiezen, dus ga naar de Almuminun is de beste optie. Van Topfencesolar is de aluminium Al6005-T5 op zonne-energie van hogere kwaliteit dan die op de markt.

Voordelen

1.Topfencesolar ontworpen hellende pannendakhaken voor zonne-montagesysteem zijn eenvoudig te monteren, minder beugels, snelle installatie.

2. Onze dakhaaksets hebben een hoogwaardig anodisatieproces en een roestvrije oppervlaktebehandeling. Ondersteuning voor langdurig gebruik.

3. De geoptimaliseerde ontwerpen met minder accessoires zijn lagere kosten. Op locaties is er gewoon minder installatiewerk nodig om de installatiekosten te verlagen.

4.Topfencesolar heeft een reeks verschillende soorten haakopties die verstelbaar zijn voor verschillende pannendaken en voor Duitsland, Polen, Oostenrijk, Spanje of Japan, Indonesië, enz. Markten.

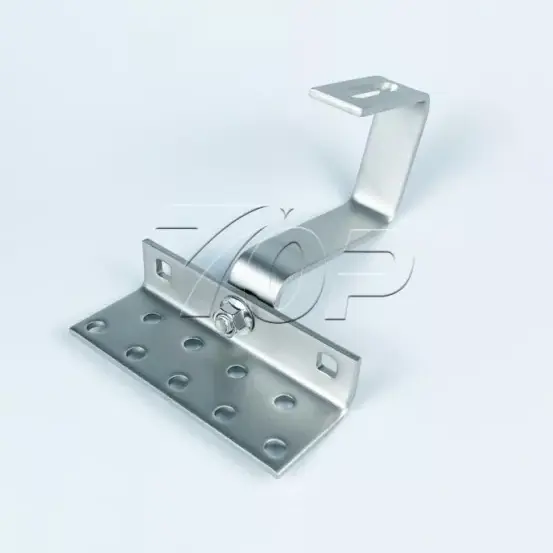

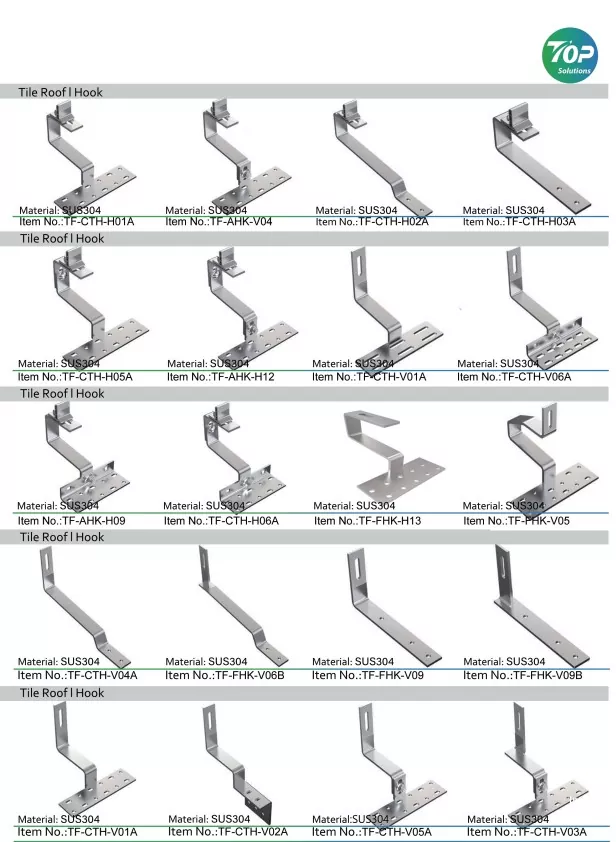

Meer opties voor verschillende vormen en soorten haken:
