Aluminium montagerails voor zonnepanelen

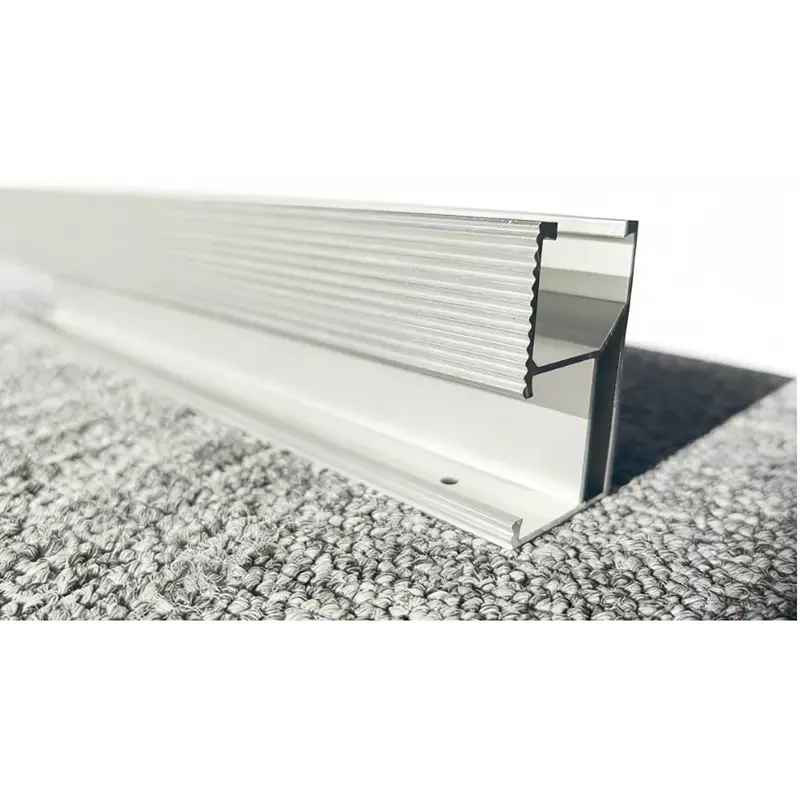

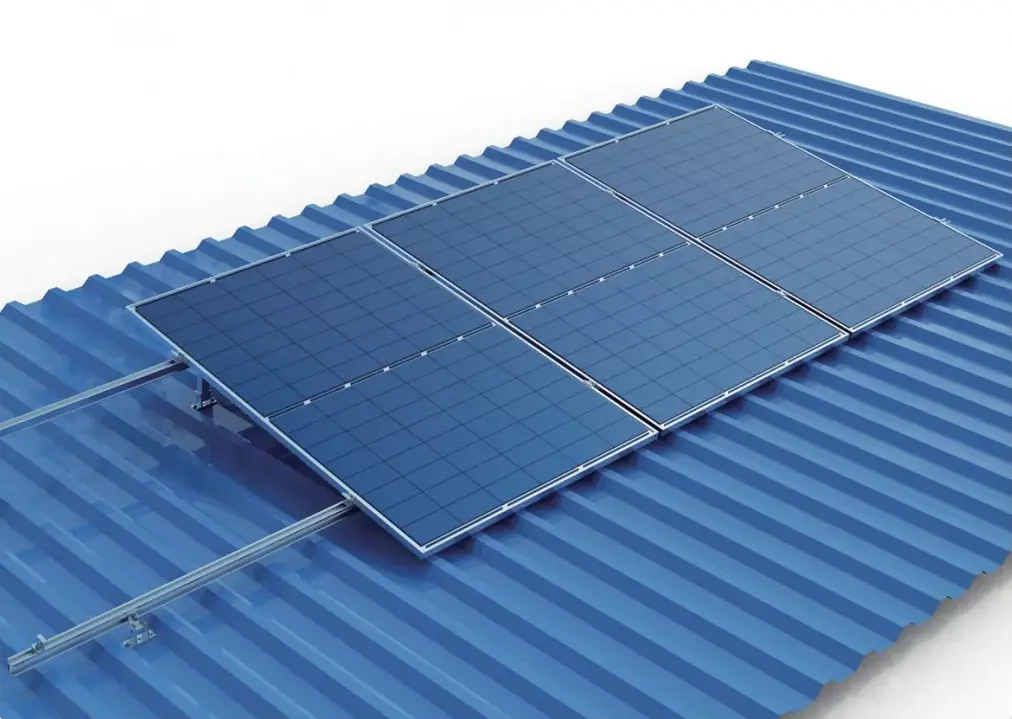

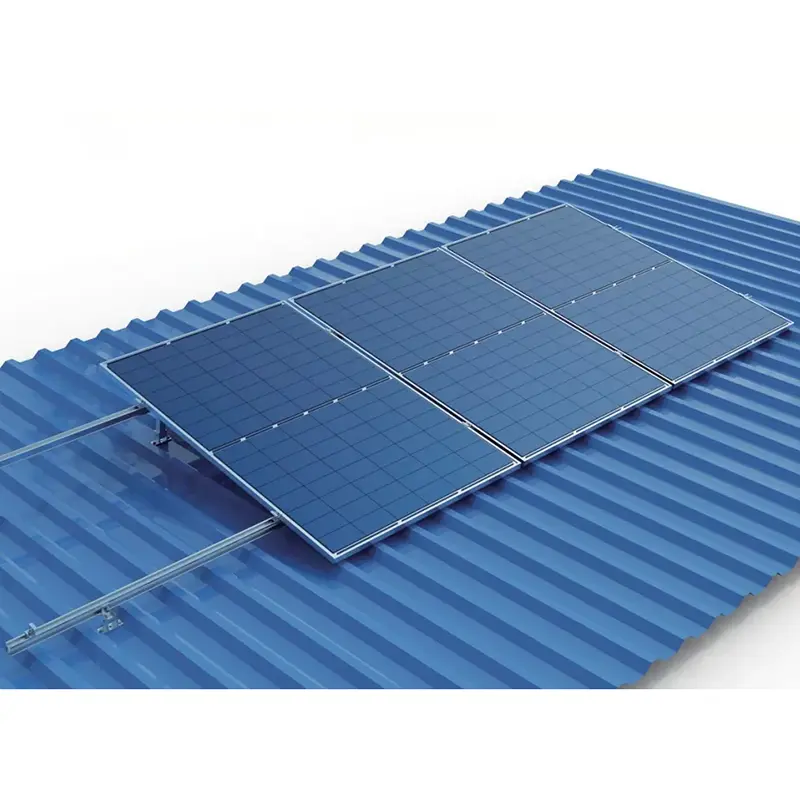

De TF-RL-B48 aluminium montagerails voor zonnepanelen zijn ontworpen voor daken. Ze worden meestal gebruikt voor installatie waar een hoge structuursterkte vereist is. Het railprofielontwerp is sterker en dikker dan de gewone dakrails op de markt en kan worden toegepast in sommige projecten met een sterke windsnelheid van maximaal 60 m/s.

DATASHEET

De TF-RL-B48 PV-rails waren populair vanwege het speciale ontwerp, ontworpen met een gleuf aan de achterkant van het profiel, zodat de railconnector aan de achterkant van de rail kan worden geïnstalleerd, wat geen invloed heeft op de installatie van L-voeten of pannendakhaken.

Op deze manier hoeft het installatieteam zich geen zorgen te maken over het interferentieprobleem, waardoor installatietijd wordt bespaard.

De anodisatielaagdikte van onze aluminium montagerails voor zonnepanelen is meer dan 10 μm, met een goed uiterlijk en een sterke corrosieweerstand. Dit maakt ze geschikt voor buitengebruik in diverse klimaten. (verschillende vereisten voor de anodisatielaag kunnen ook worden aangepast)

Het gewicht van aluminium montagerails voor zonne-energie is licht, gemakkelijk te hanteren en te installeren, wat arbeidskosten bespaart en een flexibele installatie ondersteunt.

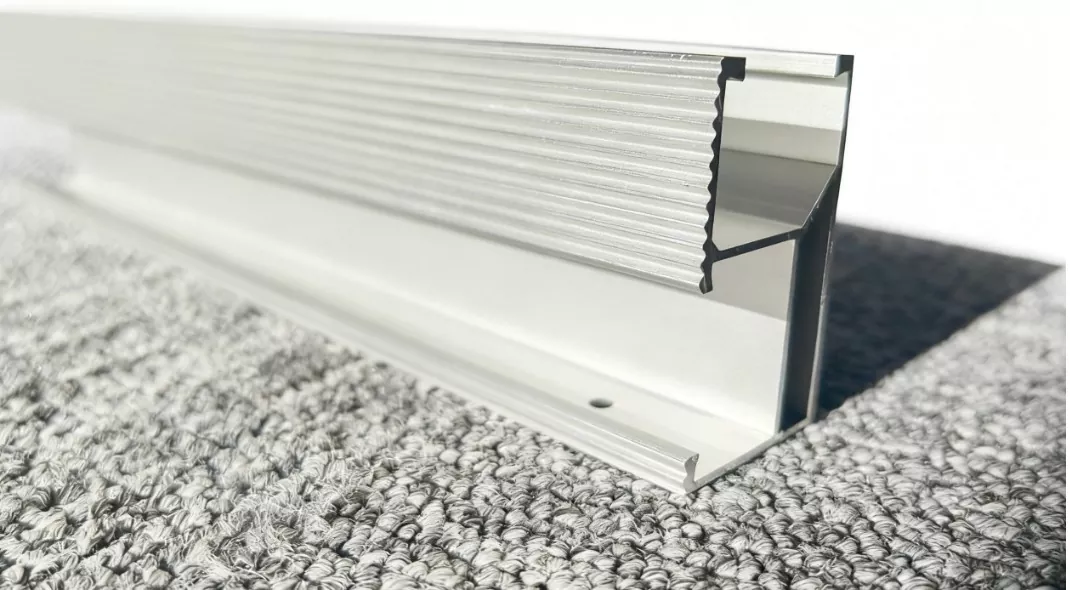

De voorzijde van de dakrail is voorzien van strepen, die de stabiliteit van de accessoires Dakhaak of L-voeten kunnen vergroten, zodat ze er perfect bij passen.

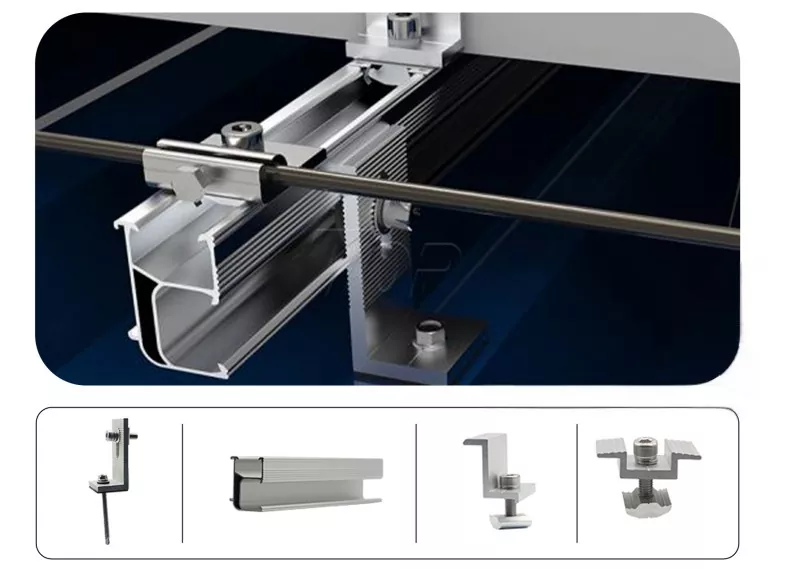

De montagestructuur voor metalen daken, inclusief: L-voet, zonnerail, eindklem, middenklem, enz

Er zijn zilveren en zwarte kleuren beschikbaar en de lengte kan worden aangepast volgens projectverzoek.

De hoeveelheid van elk item kan worden aangepast aan de vereisten

Wat zijn de complete montagesets van dit zonne-reksysteem?

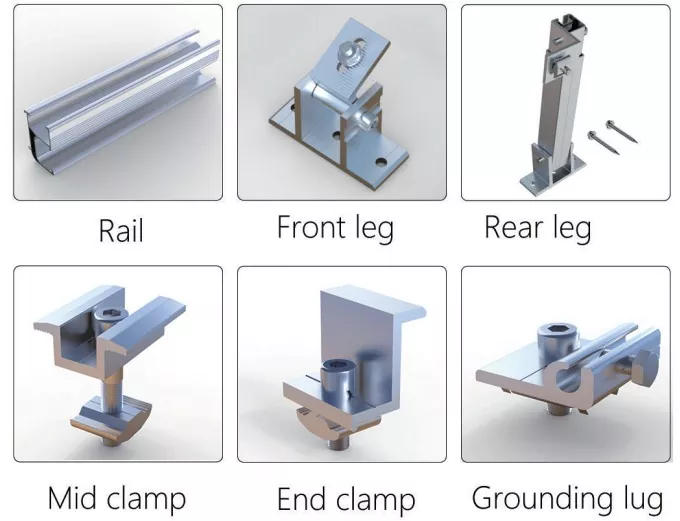

De hele sets bevatten voornamelijk rails, voorpoot, achterpoot en klemmen zoals middenklem, eindklem en aardingslip, enz.

Hoe installeer ik rails op het dak?

1. Meet de dakafmetingen om het aantal aluminium montagerails voor zonnepanelen te controleren.

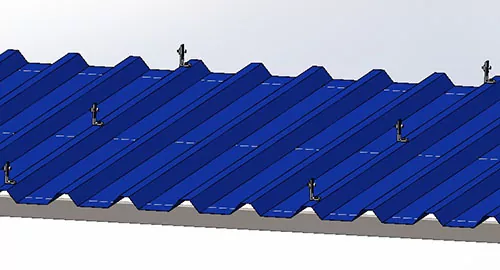

2. Installeer de railsteunbasis. Bijvoorbeeld onder het L-voetoplossingstype, waarbij L-voetsets eerst op het positionele dak worden gemonteerd.

3. Schuifrails tussen één lijn L-voeten, vastzetten met de T-gleufbout op de L-voeten. De rails worden verbonden door railconnectoren, zoals onderstaande figuren.

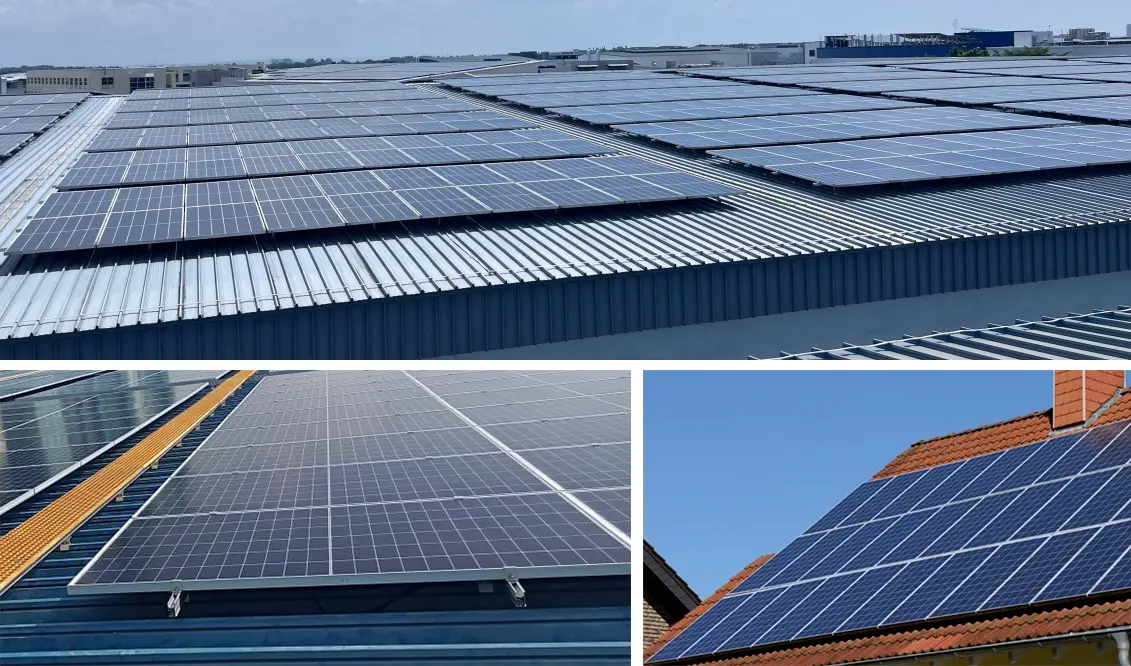

Projectcasus
