Kabelgootbeheersysteem voor zonnepanelen

De Compose-onderdelen van het door Topfencesolar ontworpen kabelgootbeheersysteem voor zonnepanelen worden populair in de markt gebruikt.

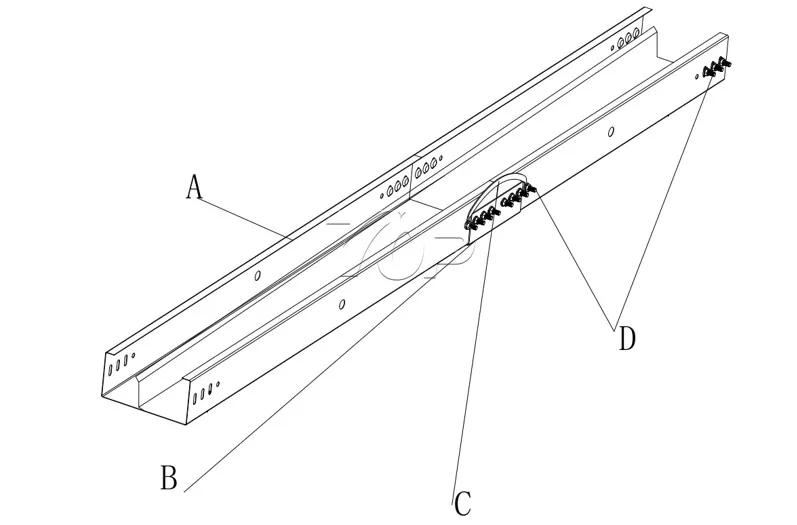

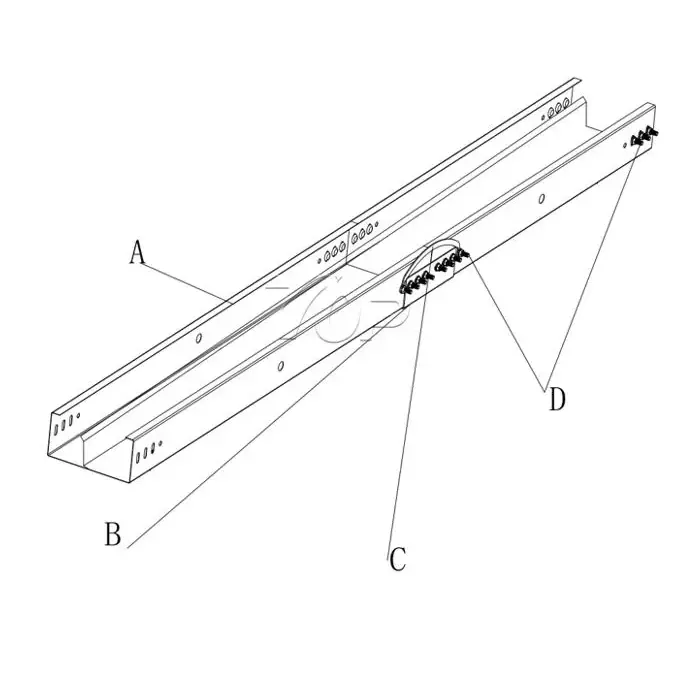

A: Hoofdgedeelte van de kabelgoot met dubbele sleuf en patroonafdekkingen

B: Connectoren bevestigd met schroeven

C: Aardingsdraad voorkomt elektrische schokken

D: Schroeven voor het stuk voor stuk bevestigen van kabelgoten

Materiaal: gegalvaniseerd staal

Afmetingen:

Er kunnen meer opties worden aangepast.

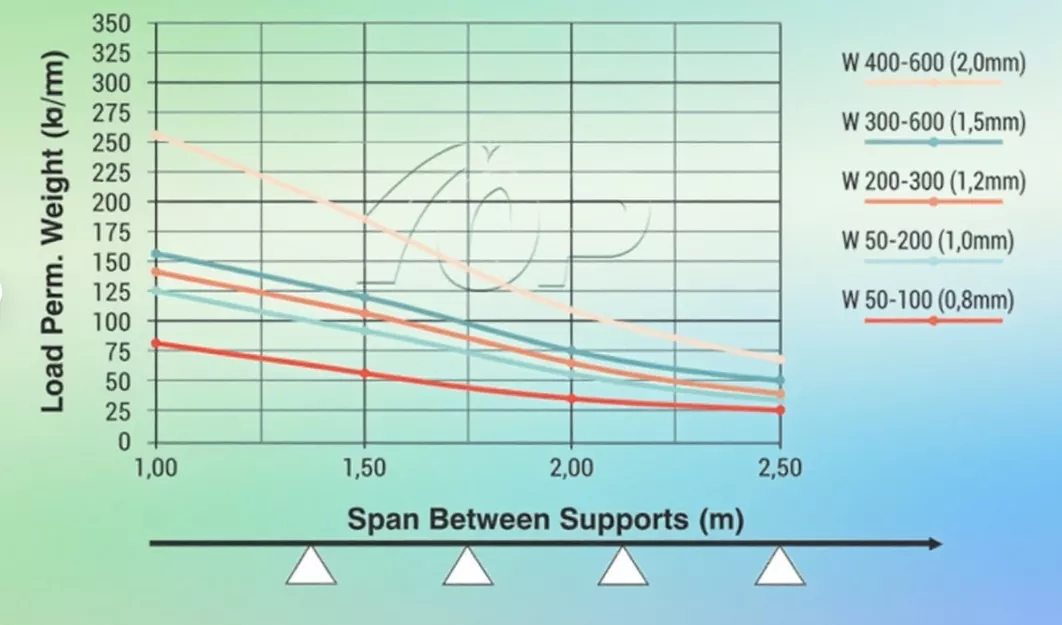

Hier ziet u de referentie van ons testdatumresultaat op basis van de onderstaande beladingssituatie.

Functie:

Het herbergt en beheert centraal een groot aantal kabels tussen fotovoltaïsche arrays en kabels die naar omvormers en combinerboxen leiden, waardoor mechanische schade en UV-veroudering worden voorkomen en een nette en veilige bedrading wordt gegarandeerd.

Parameters

Hoe gebruik je het?

Plaats het kabelgootgedeelte op de steun en bevestig het met behulp van de speciale verbindingsplaten en bouten om de elektrische continuïteit te garanderen (zodat er een betrouwbaar aardingspad ontstaat).

De verwerking van productielijn:

Meer informatie over materialen:

Bescherming van gegalvaniseerd staal Productvoorraad voor zonnekabelbeheer

Het is bekend dat het gegalvaniseerde plaatmetaal bijzonder gevoelig is tegen de inwerking van zuurhoudende materialen, vervuilde lucht, water en relatieve vochtigheid die boven een bepaald niveau aanwezig is.

De levensduur van gegalvaniseerd plaatstaal zal worden beïnvloed in industriële gebieden, vooral waar de lucht sterk vervuild is.

Het belangrijkste element van luchtverontreiniging in de atmosfeer is zwaveldioxide.

C + H + S + O₂ → CO₂ + H₂O + SO₂

SO₂ + ½ O₂ → SO₃

SO₂ + H₂O → H₂SO₃

SO₃ + H₂O → H₂SO₄

Om het gestapelde plaatwerk te beschermen moeten echter de volgende voorwaarden strikt in acht worden genomen.

· Het metaal mag nooit in een ruimte met een hoge luchtvochtigheid met water worden opgeslagen.

· Er moet voldoende ruimte zijn voor een continue luchtcirculatie.

· De temperatuurverschillen op de opslagplaatsen moeten tussen 5 en 10 °C liggen.

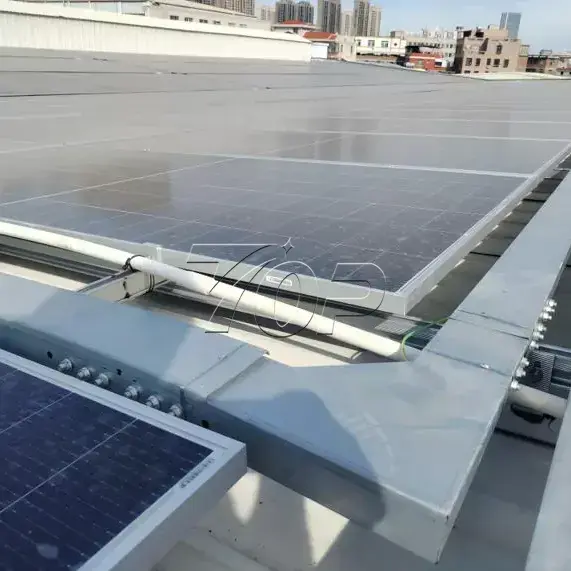

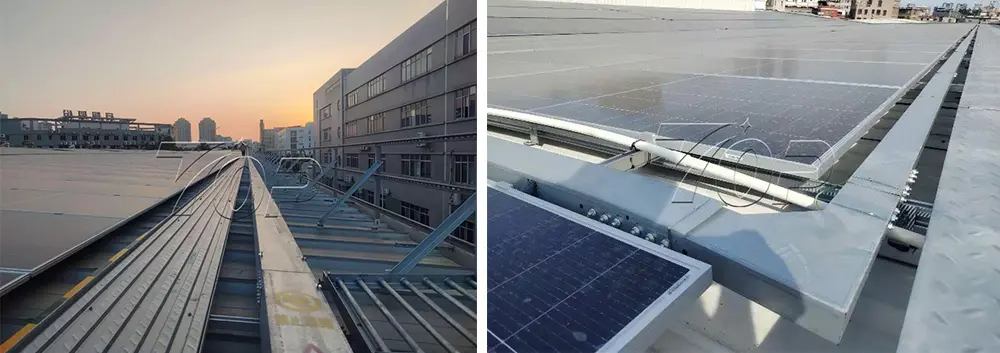

Meer toepassingsgevallen van verschillende kabelgoten.
