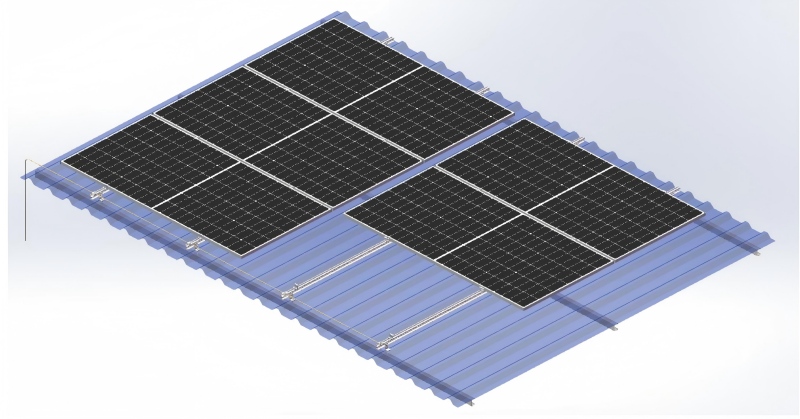

Hoe een zonnepaneel op het dak monteren?

Het plaatsen van een zonnecentrale kan heel wat voordelen met zich meebrengen, zoals een besparing op de elektriciteitsrekening of er zelfs helemaal van afzien.

Om van de vele gemakken van zonne-energie te kunnen genieten, is het installeren ervan op het dak allereerst de meest kosteneffectieve optie.

De handleiding voor het monteren van een zonnepaneel op het dak

Van de benodigde componenten en materialen tot de beste installatielocaties en stapsgewijze bedieningsinstructies: alle informatie die u moet weten, vindt u hier. Neem het vaste installatiedeel meeL-voetenen geleiderails als voorbeeld. De componenten die nodig zijn voor het installeren van vaste zonnepanelen zijn grotendeels afhankelijk van de fabrikant, maar zijn voor elke installatiemethode voor zonnepanelen min of meer hetzelfde. Een complete set bevat componenten, omvormerkabels, MC4-connectoren, L-pinnen + geleiderails, beugels van aluminiumlegering, enz., en vooral bouwgereedschap. Bij dit type installatiesysteem moet u gaten in de verbindingsdelen boren en deze op de installatiegeleiderails bevestigen om ervoor te zorgen dat de hele constructie stevig op het dak wordt geïnstalleerd. Een set montagekits voor steunbeugels kan goed aan deze installatievereiste voldoen. Andere installatiemethoden zijn onder meer de installatie van bouten en de installatie van drukblokken. Daarnaast moet u ook het volgende gereedschap voorbereiden: • Sleutel • Set vierkant • Waterdicht zeildoek, enz.

Deze koffer maakt gebruik van aluminium materialen met L-vormige voeten en geleiderails. Dit materiaal heeft een hoge sterkte, een laag gewicht en corrosiebestendigheid. Aluminium materialen zijn eenvoudig te verwerken tot hoekmaterialen, die geschikt zijn voor gewoon gereedschap en voor mensen die niet zo professioneel zijn. Bovendien is aluminium compatibel met de frames van de meeste zonnepanelen, zodat gezinnen ze zelf kunnen installeren zonder dat ze een professional hoeven te bellen.

Hieronder volgen de gedetailleerde installatiestappen:

Lees deze gehele handleiding aandachtig door voordat u uw zonne-energiesysteem op het dak installeert.

*Het strikt volgen van de installatie-instructies van de L-feet dakmontageoplossing voldoet aan de structurele vereisten van het product en voldoet aan de relevante normen. Zorg ervoor dat u tijdens de installatie voldoet aan de relevante veiligheidsvoorschriften en let op de relevante regionale voorschriften.

Installateurs moeten zich aan de volgende normen houden.

1. Voldoen aan alle toepasselijke lokale of nationale bouwvoorschriften, inclusief de voorschriften die deze handleiding kunnen vervangen;

2. Zorg ervoor dat producten zoals beugels geschikt zijn voor specifieke installaties en installatieomgevingen;

3. Gebruik de door ons bedrijf geleverde accessoires en het installatiegereedschap dat u meebrengt. (Ons bedrijf aanvaardt geen enkele aansprakelijkheid voor constructie met vervangende accessoires);

4. Recyclen: Volg de plaatselijke regelgeving;

5. Bedieningspersoneel: Zorg voor niet minder dan twee professionele zonnepaneleninstallateurs;

6. Zorg ervoor dat de installatie van elektrische apparatuur wordt voltooid door professionele elektriciens;

7. Zorg voor een veilige installatie van elektrische componenten van het zonnepaneelarray.

Belangrijkste kenmerken

A. Hoofdzakelijk gebruikt voor laddervormige, gekleurde stalen dakpannen, ondersteund door houten balken of stalen balken

B. Lichtgewicht ontwerp, duurzaam en mooi, eenvoudig te monteren en snel te installeren

C. Geschikt voor alle soorten ingelijste en frameloze zonnepaneelinstallaties op de markt

D. Componenten worden in de fabriek voorgemonteerd en redelijk verpakt om installatietijd ter plaatse te besparen

1. Beschrijving

Dit systeem maakt gebruik van accessoires van aluminiumlegeringen,aluminium railsen roestvrijstalen bouten, en is geschikt voor laddervormige gekleurde stalen pannendaken ondersteund door houten balken of stalen balken.

Lees de volgende installatie-instructies zorgvuldig door voordat u het systeem installeert. En houd u tijdens de installatie aan de lokale wetgeving.

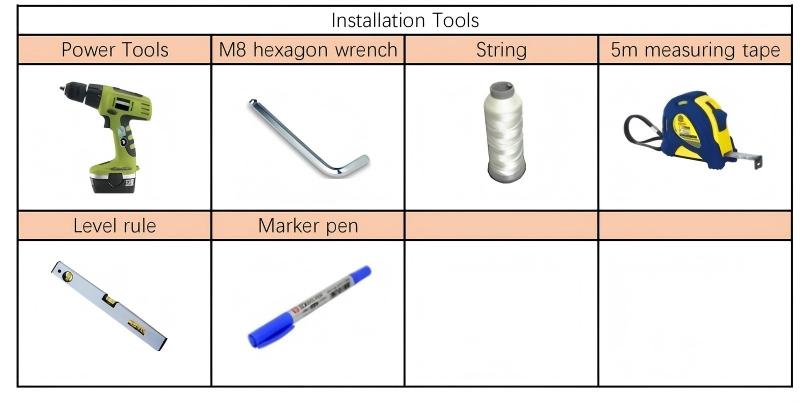

2. Installatiehulpmiddelen

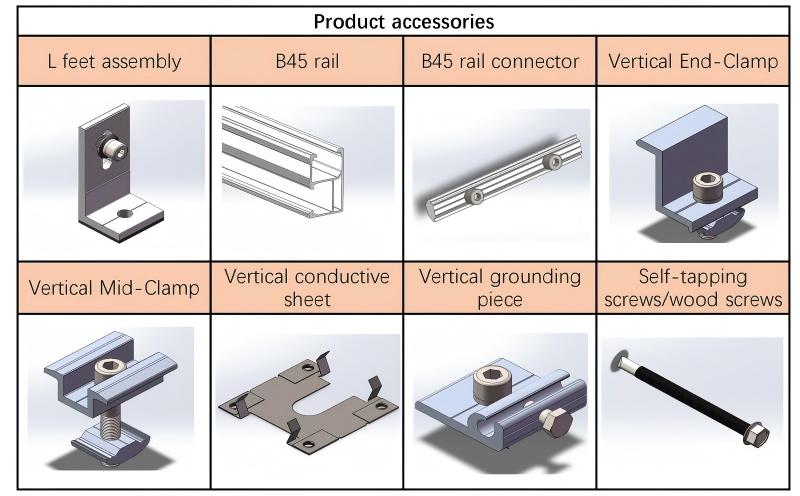

3. Productaccessoires

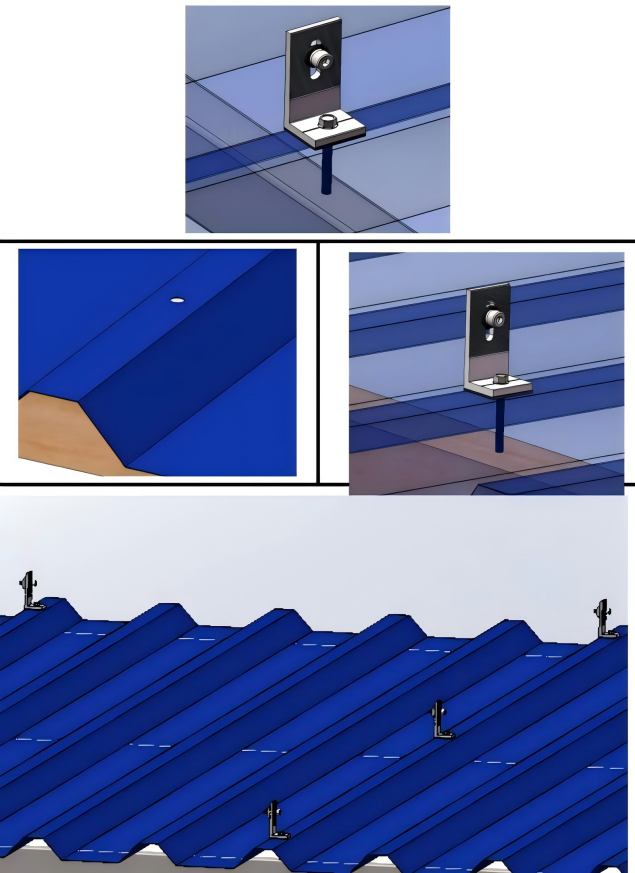

4.1 De L-voet installeren

Gebruik, afhankelijk van het materiaal van de steunbalk, zelfborende schroeven (de steunbalk is een stalen balk) of houtschroeven (de steunbalk is een houten balk) om de L-voetconstructie op de toppositie van de trapeziumvormige stalen tegel te installeren en te bevestigen.

PS: Als de gordingen die de trapeziumvormige stalen tegels ondersteunen, zijn gemaakt van houten balken, is het noodzakelijk om vooraf een klein gaatje van φ6 mm in de gekleurde stalen tegels te boren met een boorgereedschap om het inbrengen van houtschroeven te vergemakkelijken.

Schik volgens de tekening en installeer de resterende L-voetconstructies met behulp van de bovenstaande methode.

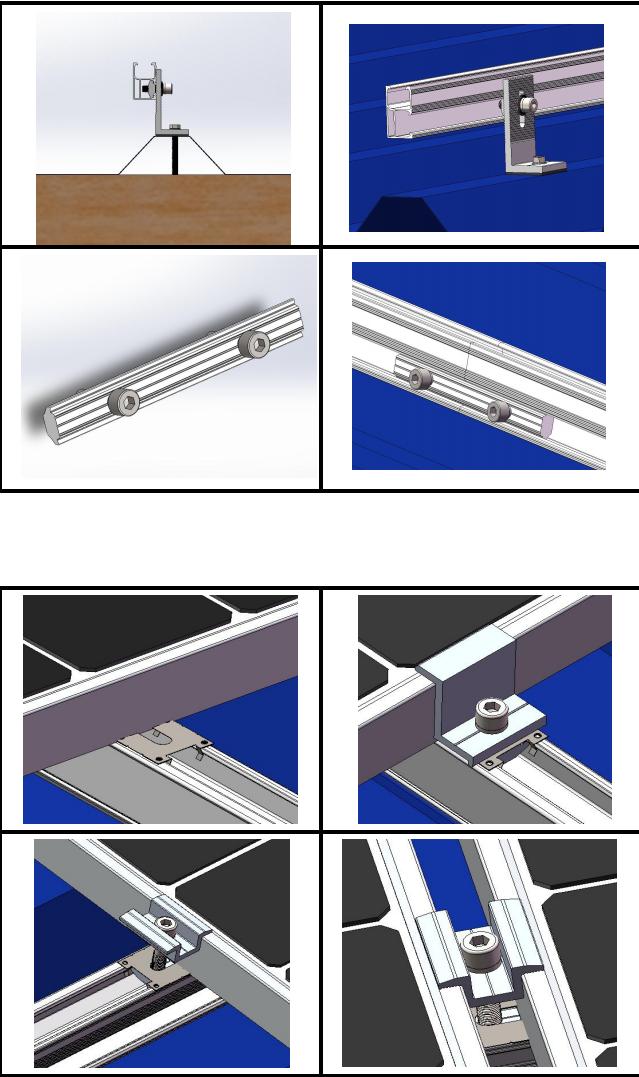

4.2 B45-rail installeren

Pas de richting van het gegolfde oppervlak van de B45-rail aan, zodat dit op één lijn ligt met het gegolfde oppervlak van het reeds geïnstalleerde en vaste L-voetonderdeel, en gebruik een M8 inbussleutel om de zeshoekige bout op de haak vast te draaien om de rail te vergrendelen.

Installeer de railconnector op de railverbindingspositie en gebruik een M8 inbussleutel om de zeshoekige bouten op de railconnector vast te draaien om de verbindingen aan beide uiteinden te vergrendelen.

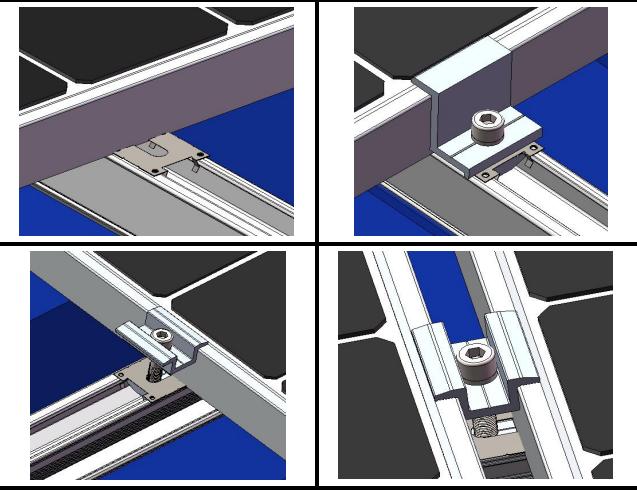

4.3 Zonnepanelen installeren

Plaats het zonnepaneel op de rail, pas de positie van het eindsamenstel aan en zet het vast met de eindklem (indien uitgerust met een geleidende plaat, druk de geleidende plaat in de railsleuf, pas de positie aan en druk één uiteinde van de geleidende plaat tegen het metalen frame van het zonnepaneel).

Nadat u de positie van het middelste zonnepaneel heeft aangepast, bevestigt u dit met deMiddenklem(indien uitgerust met een geleidende plaat, drukt u de geleidende plaat in de railsleuf en gebruikt u na het aanpassen van de positie de metalen frames van de zonnepanelen aan beide zijden om de twee uiteinden van de geleidende plaat aan te drukken)

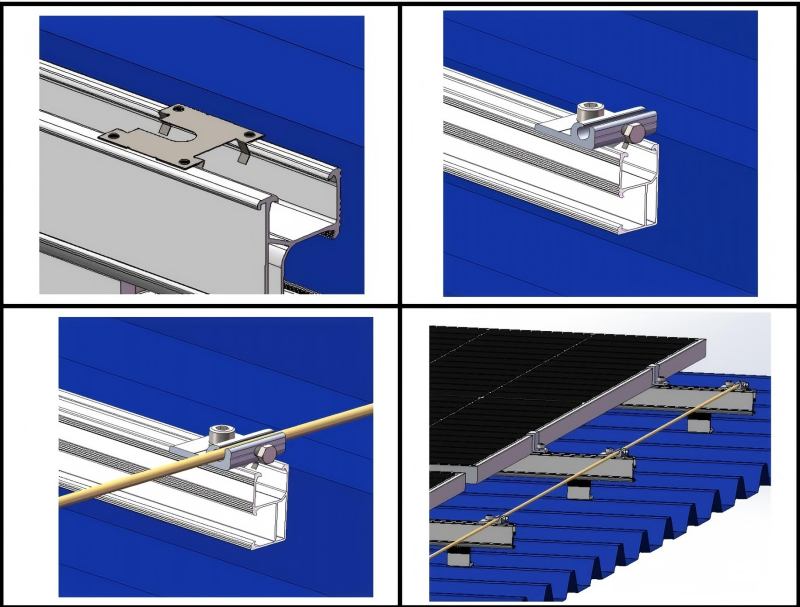

4.4 Aardingsfitting installeren

(1) Installeer de geleidende plaat aan het uiteinde van de rail.

(2) Installeer vervolgens het aardingsonderdeel.

(3) Installeer de aardingsklemmen aan de uiteinden van de overige rails.

(4) Leid een koperdraad door deze aardingsklemmen, draai de zeshoekige bouten vast en aard ten slotte de aardingskoperdraad.
