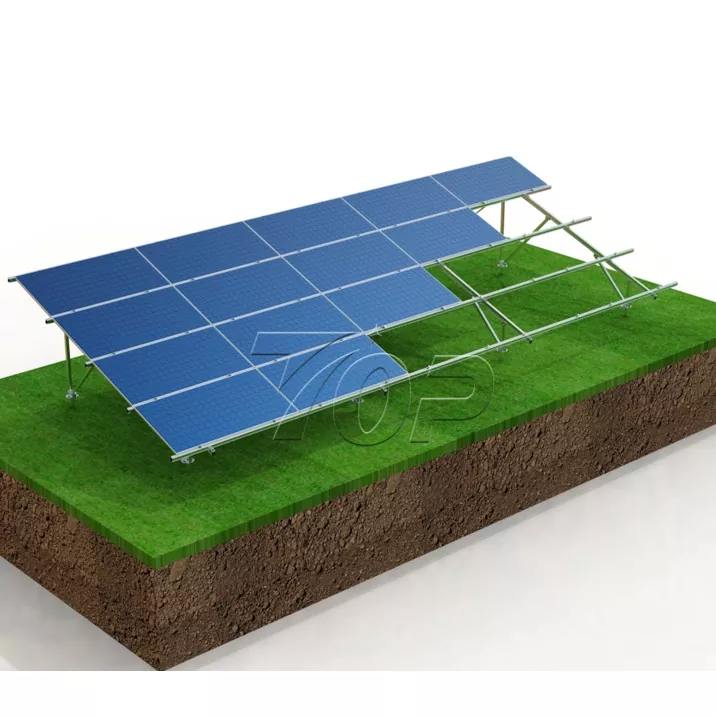

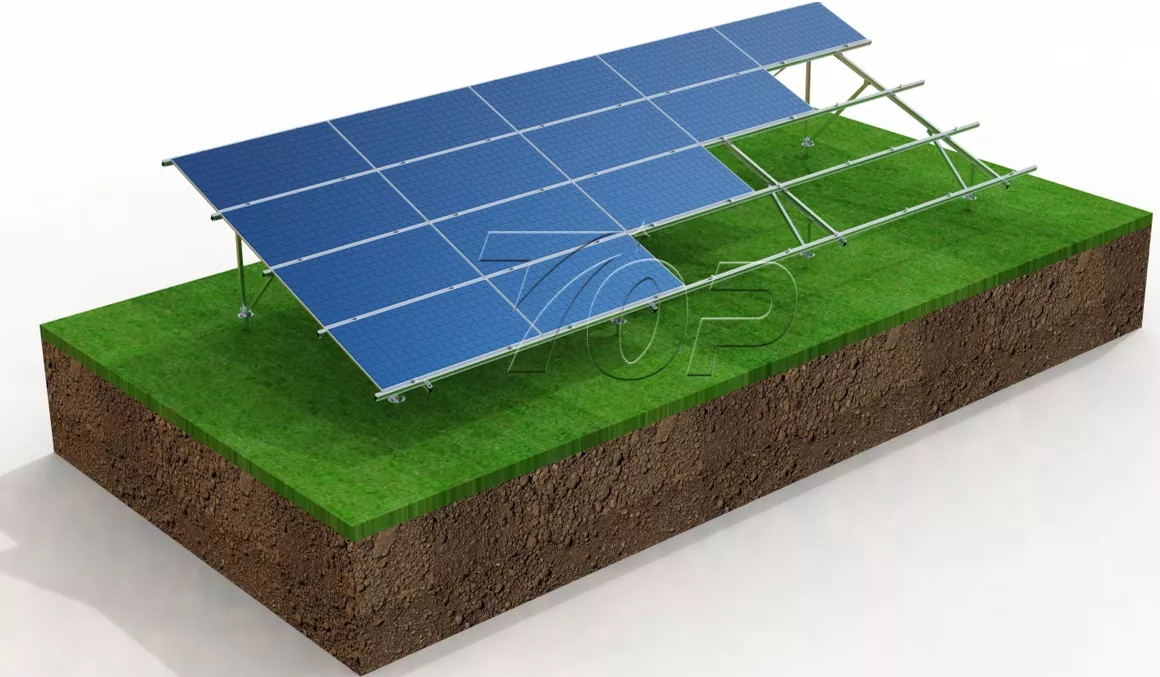

Aluminium grondzonne-montagesysteem

Als professionele Chinese fabrikant en leverancier ontwerpt Topfencesolar een aluminium grondzonnemontagesysteem met een windweerstand tot max. 60 m/s en een sneeuwbelasting tot max. 1,4 kN.

Hoe zit het met het resultaat van de corrosie- en roestbestendigheid?

De belangrijkste materialen van ons systeem, bestaande uit kolom, balk, achterkrachten en rails, zijn gemaakt van Al6005-T5/T6-aluminium met uitstekende anticorrosieprestaties door oppervlaktebehandeling van ≥10 μm. De anodisatie zorgt voor duurzaamheid op lange termijn in ruwe omgevingen.

Terwijl onze bevestigingsmiddelen van het bevestigingssysteem zijn gemaakt van SUS304 met een uitstekende corrosiebeschermingseffectiviteit hieronder.

Het volledige ontwerp van de W-type grondmontagebeugels voor zonne-energie is gebaseerd op een levensduur van meer dan 25 jaar met een garantie van 10 jaar.

Structurele samenstelling

Basis /H Kolomconnector/rails/railconnector/balk/bout/moer/schroef/ring/

Anker, enz.

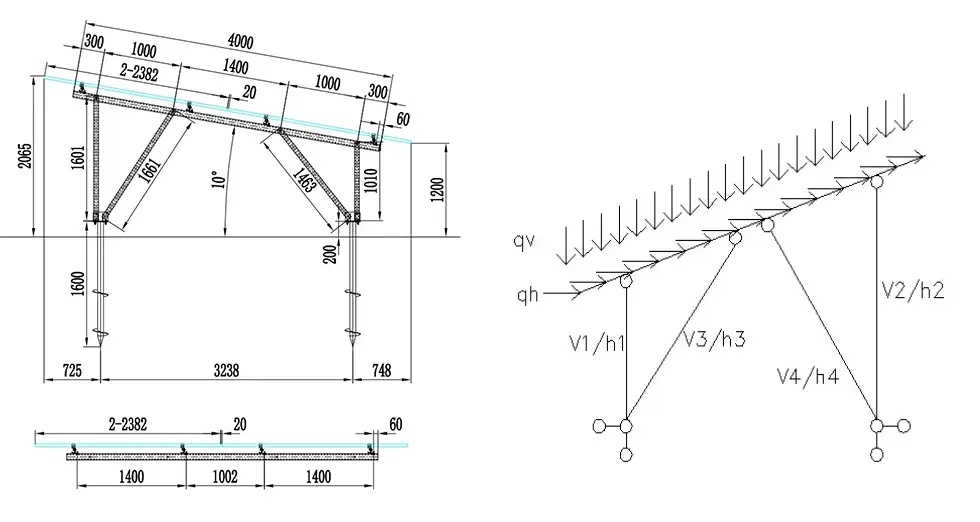

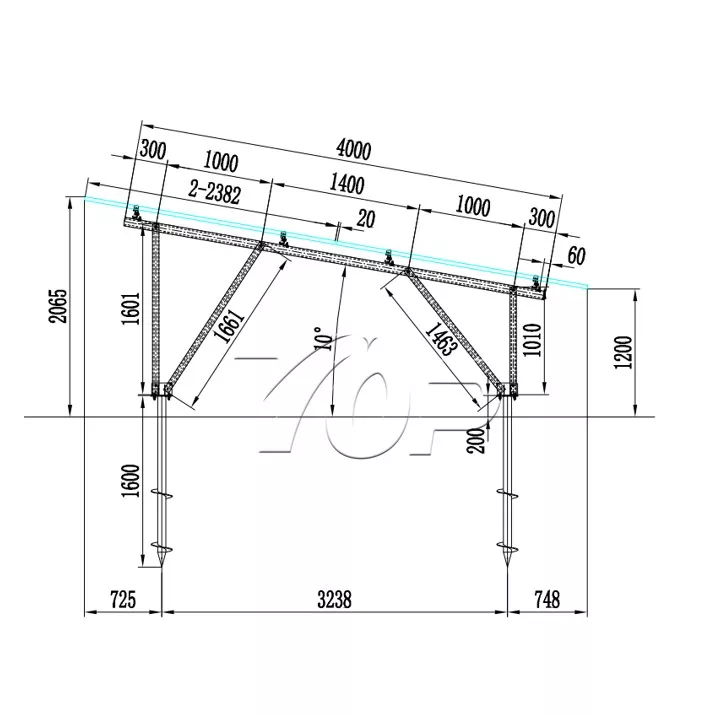

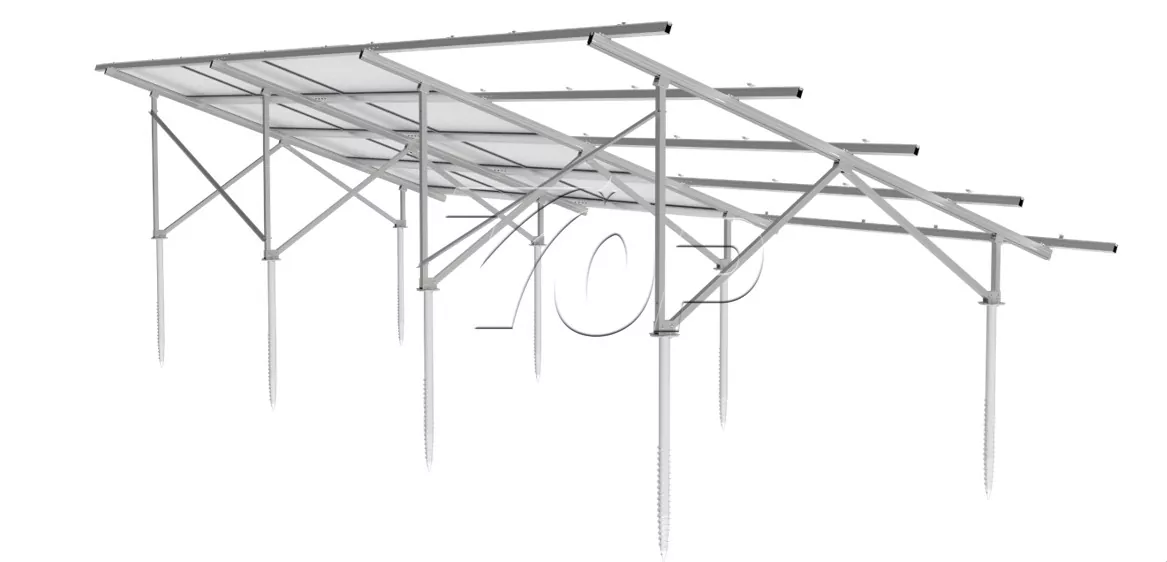

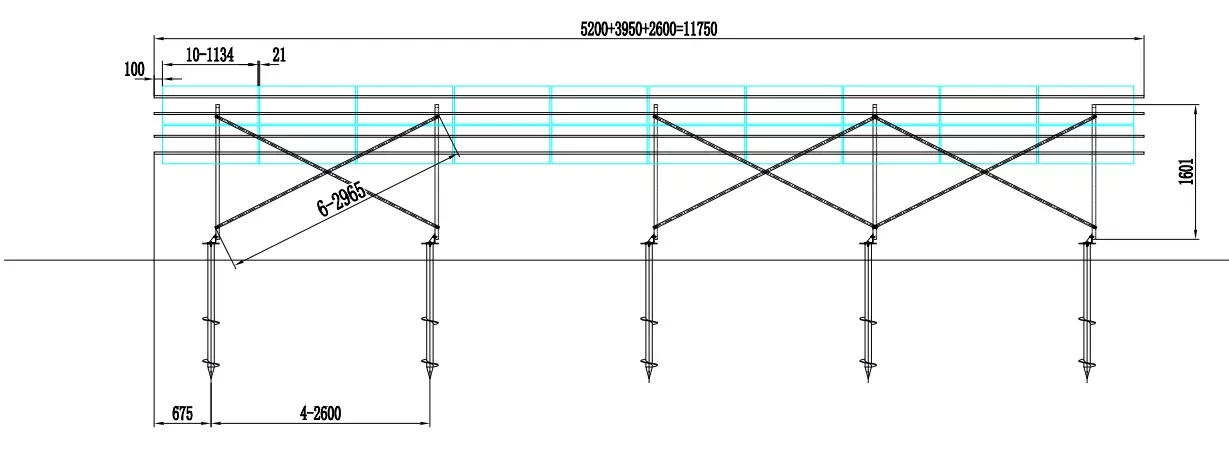

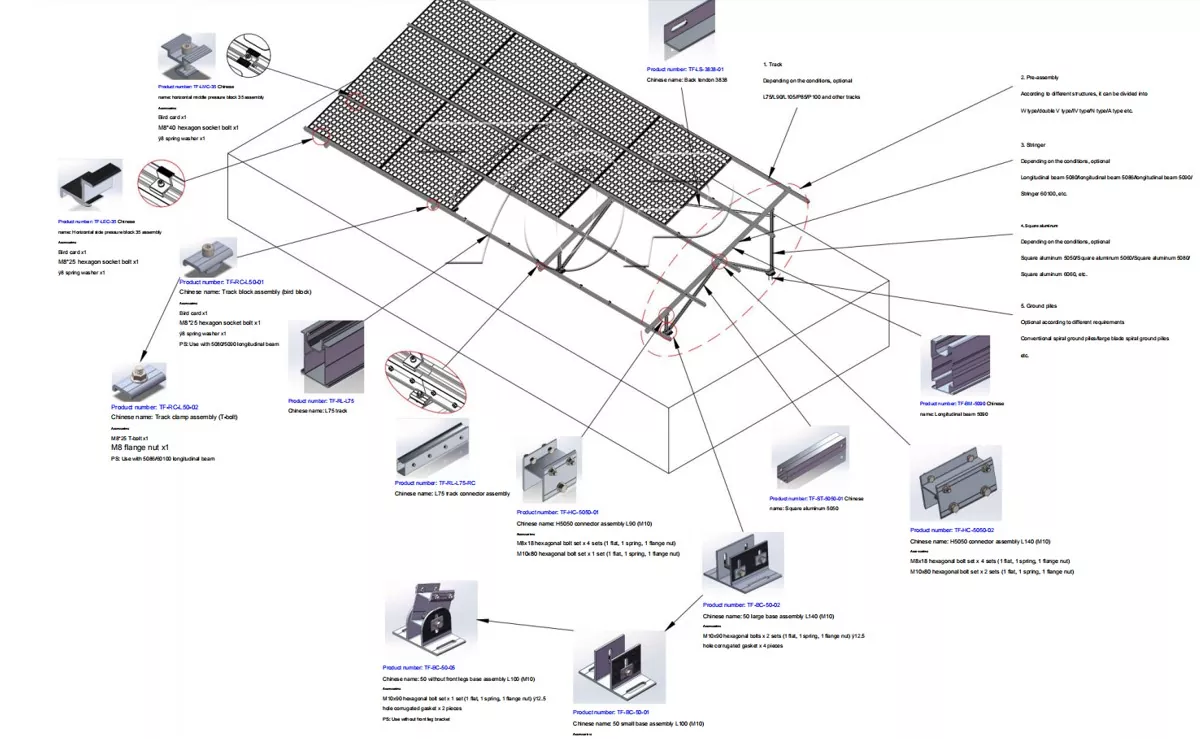

Hieronder vindt u de complete set van het systeemdiagramontwerp ter referentie.

Hoe kiest u de juiste fundering voor de ondersteuning van uw zonnestelsel?

Er moeten geschikte installatiemethoden worden geselecteerd op basis van verschillende funderingstypen.

Zoals:

Betonnen funderingen

Grondschroeffunderingen

Paalfunderingen

Bij het duurzame aluminium op de grond gemonteerde zonne-stellingsysteem wordt vooral gekeken naar de vereisten voor bodemdragend vermogen

Aanpassing van de helling

Bescherming tegen corrosie

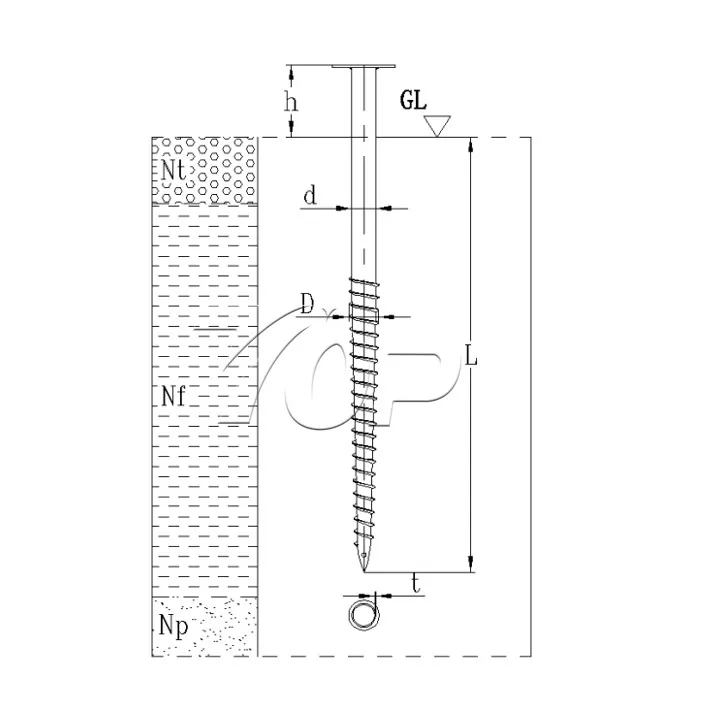

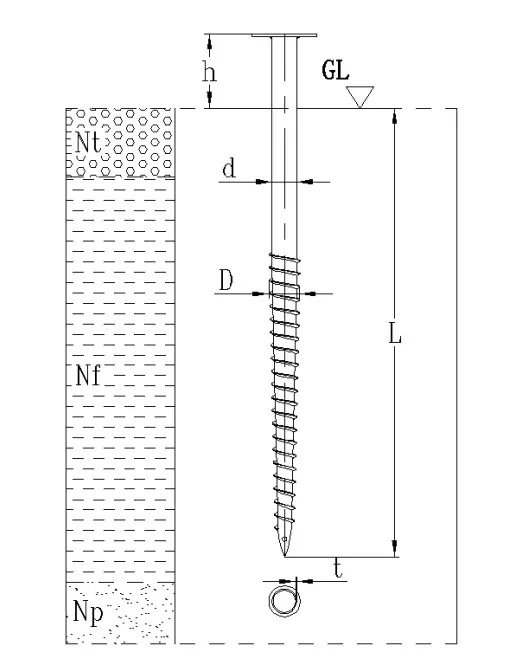

Neem bijvoorbeeld spiraalvormige stapels:

Neem contact op met het Topfencesolar-ingenieursteam voor professionele selectie.

De lay-out van de zonnepanelenarray wordt bepaald door uw landschapsgrootte en locatiesituatie.

Zou normaal gesproken kunnen overwegen

2(rij)* 10-24(kolom) , de exacte waarde wordt ontworpen op basis van uw sites.

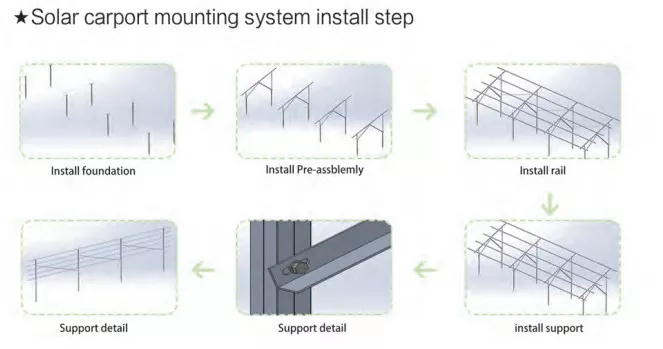

Installatie-indicaties:

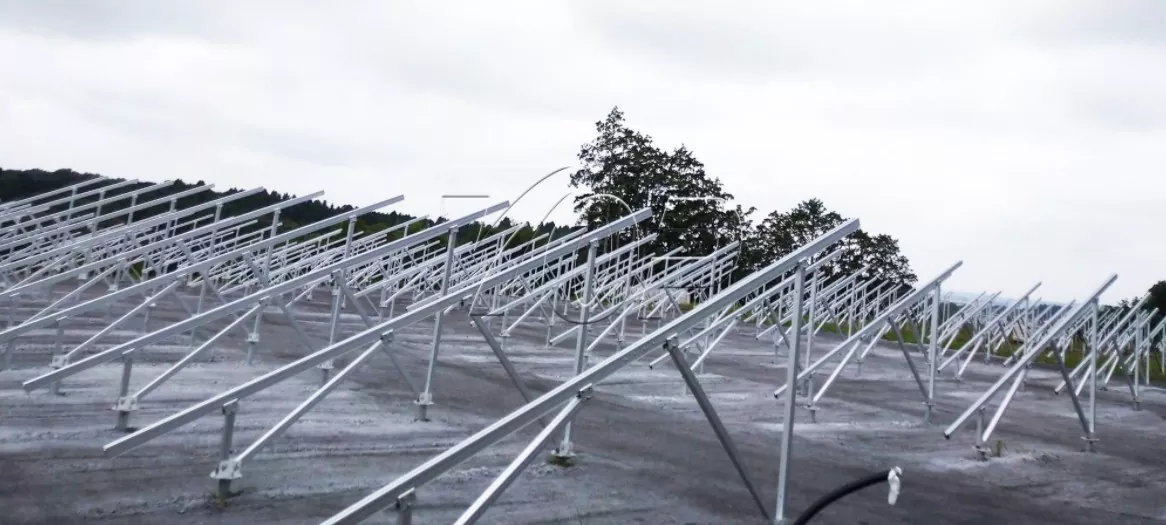

De echte gevallenfoto ter referentie.
